Ворота гаражные распашные из панелей с заполнением минеральной ватой VRGMV01 для размера проема по ширине 3500 мм, по высоте 3500 мм, цвет RAL 7004 серый, ригельная задвижка, замок.
| Параметр | Значение |
|---|---|
| Ширина проема, мм | 3 500 |
| Высота проема, мм | 3 500 |
Цвет ворот
Цвет RAL 7004 серый, стандартный
Цвет RAL 8014 коричневый
Цвет RAL 9003 белый
Цвет RAL 5005 синий
Цвет RAL 6005 зеленый
Цвет RAL 3005 бордовый
RAL 9006 серебристый
RAL 1014 бежевый
Цвет RAL 3000 красный
RAL 7016 антрацит
Цвет по каталогу RAL (наценка)
Тип поверхности сэндвич-панели
Stucco
Варианты открывания створок гаражных ворот

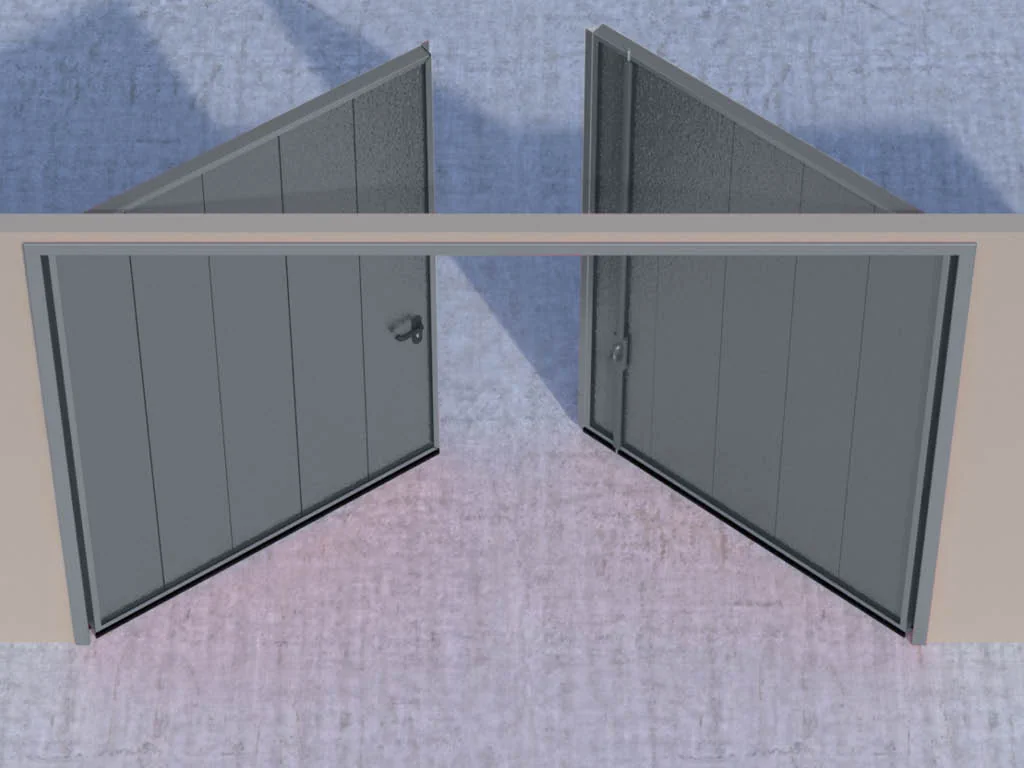

Открывание створок наружу помещения — левая створка активная, правая пассивная

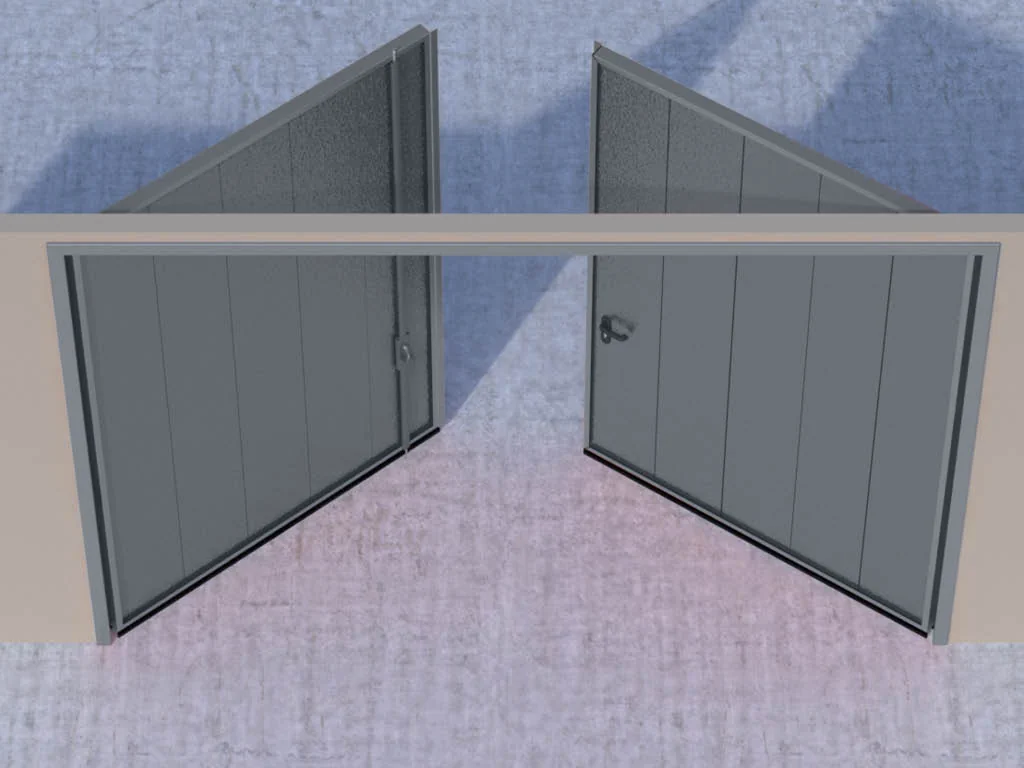

Открывание створок наружу помещения — левая створка пассивная, правая активная

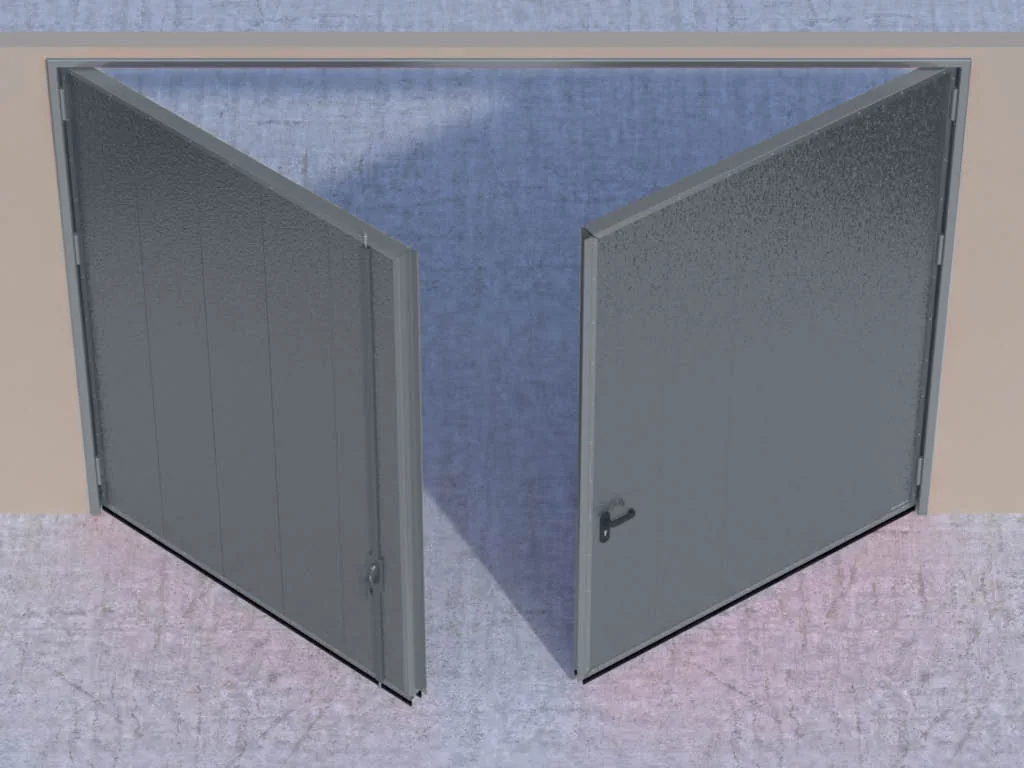

Открывание створок внутрь помещения — левая створка пассивная, правая активная

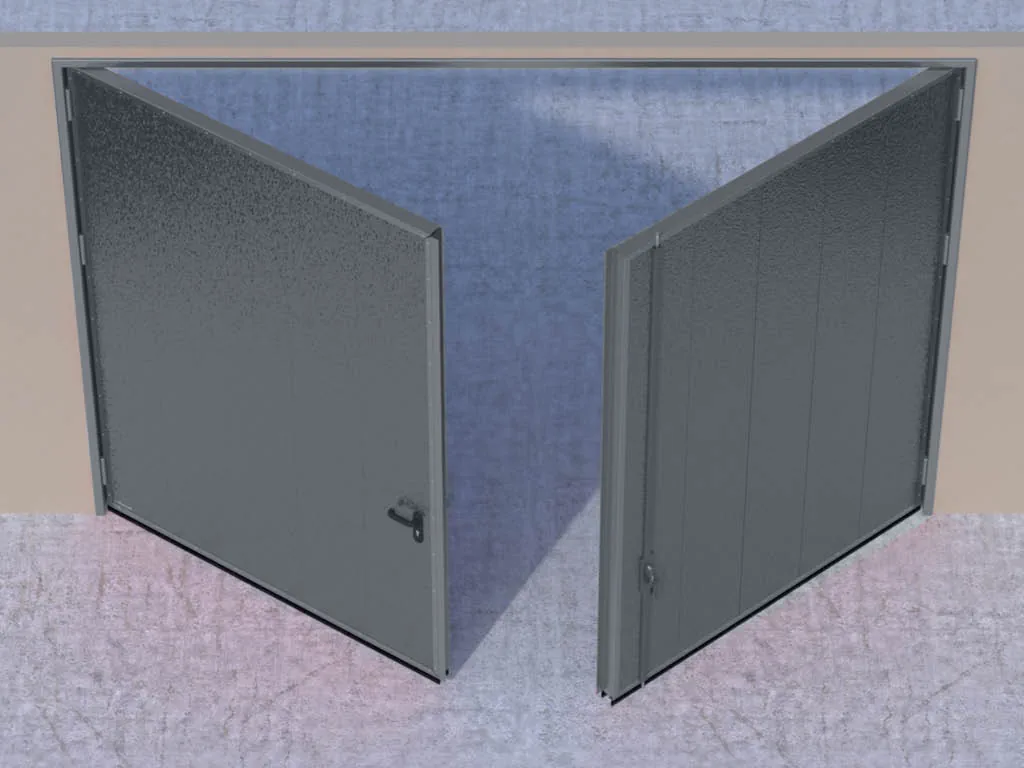

Открывание створок внутрь помещения — левая створка активная, правая пассивная
Конструкция гаражных ворот

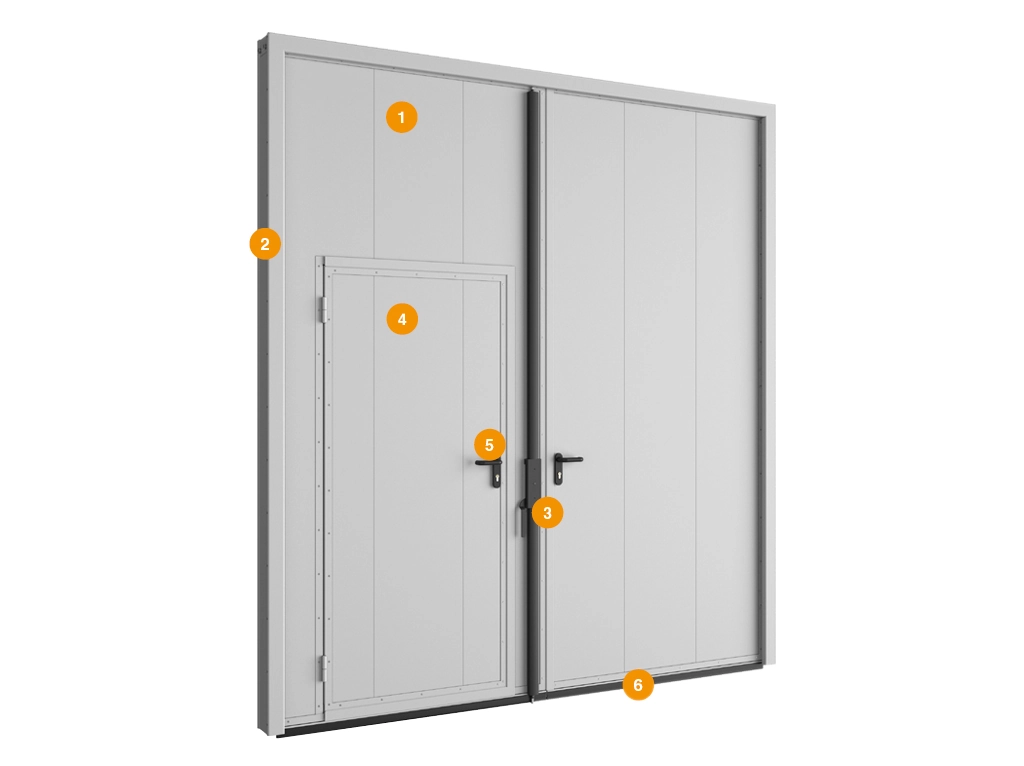

Конструкция распашных ворот
1. Полотно ворот
2. Рама ворот
3. Задвижка ригельная
4. Врезная калитка
5. Замок цилиндровый
с нажимной ручкой
6. Щеточный уплотнитель

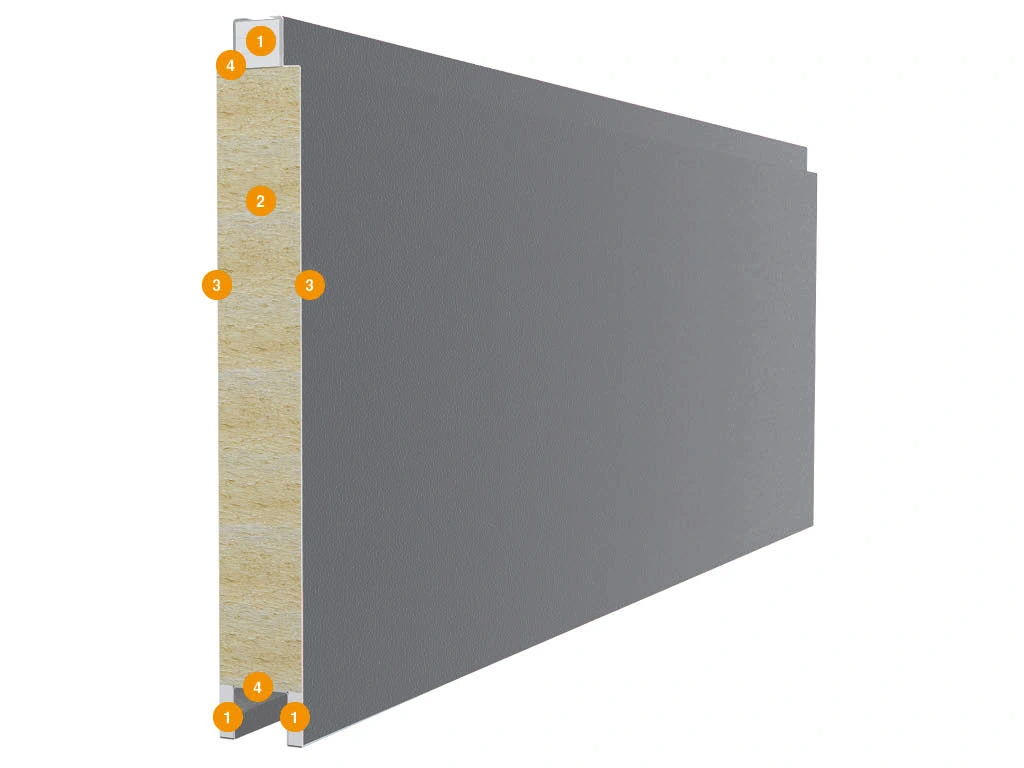

Конструкция панели ворот
1. гипсокартон;
2. минераловатная прослойка
плотностью 130 кг/м³;
3. стальной лист
толщиной 0,5 мм;
4. усиливающие профили.
Распашные ворота без калитки
Гаражные распашные
ворота без калитки

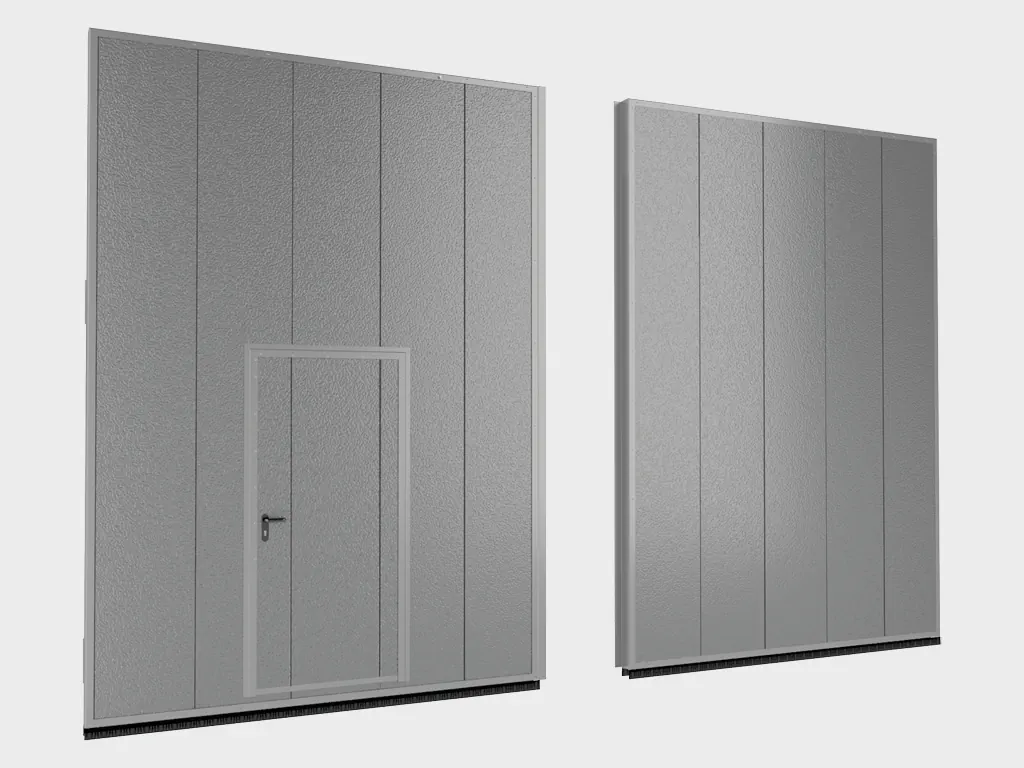

Распашные ворота с калиткой
Размер калитки
в свету 900 × 2 050 мм.
Калитка в воротах это
дополнительная опция.

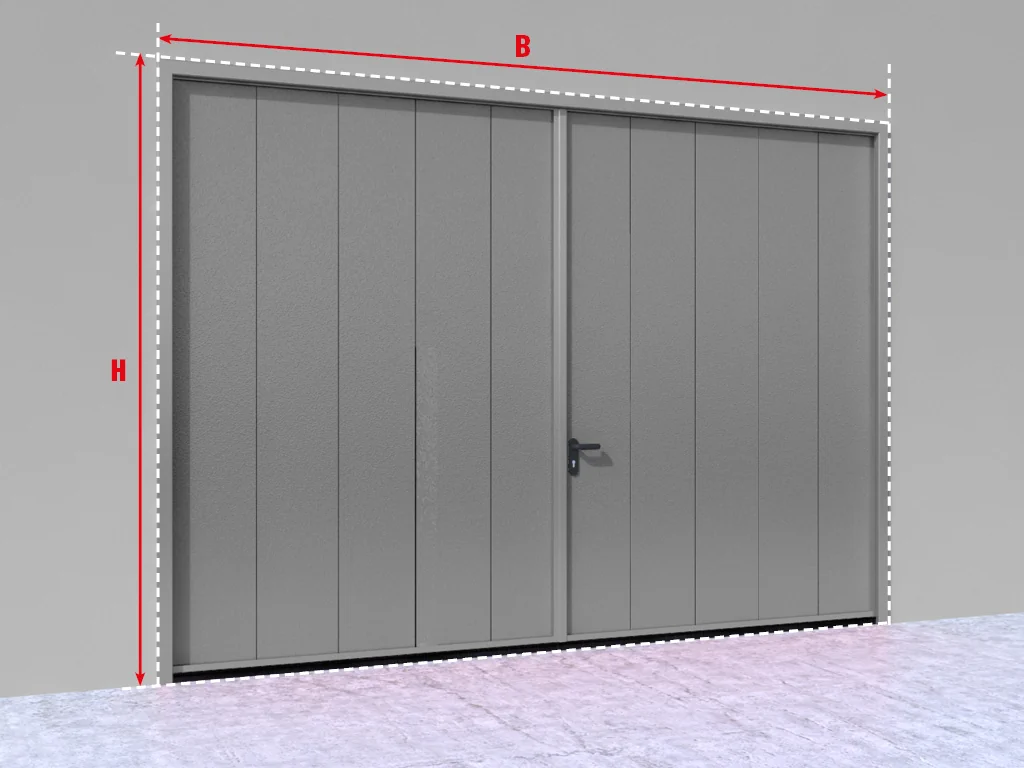

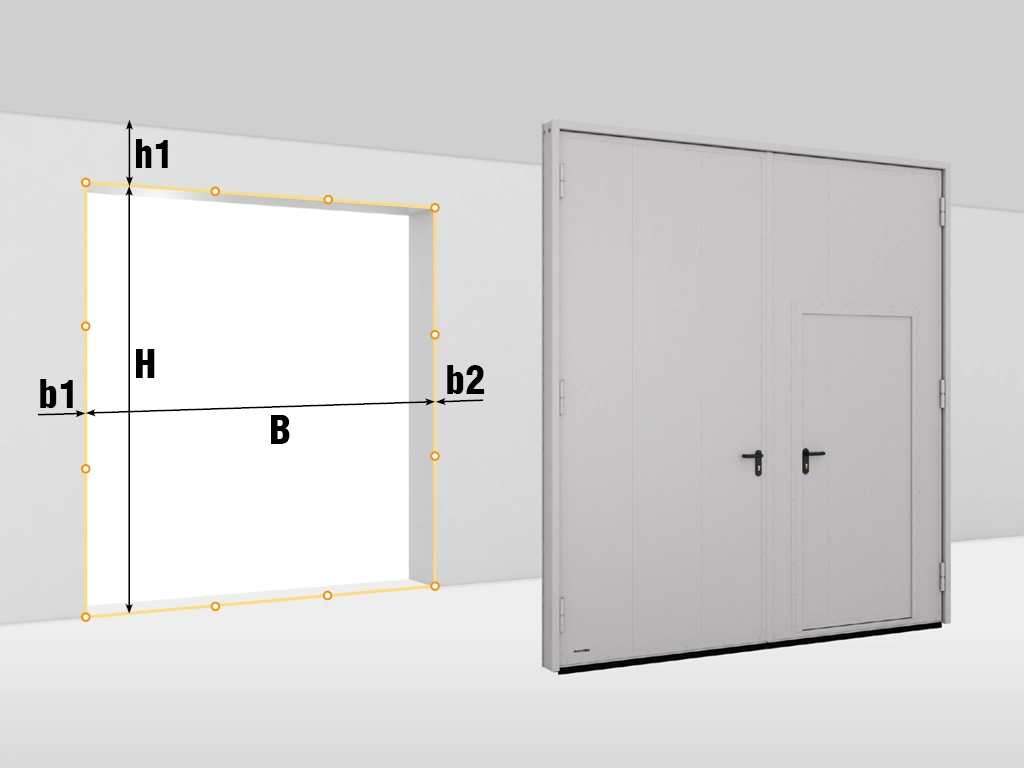

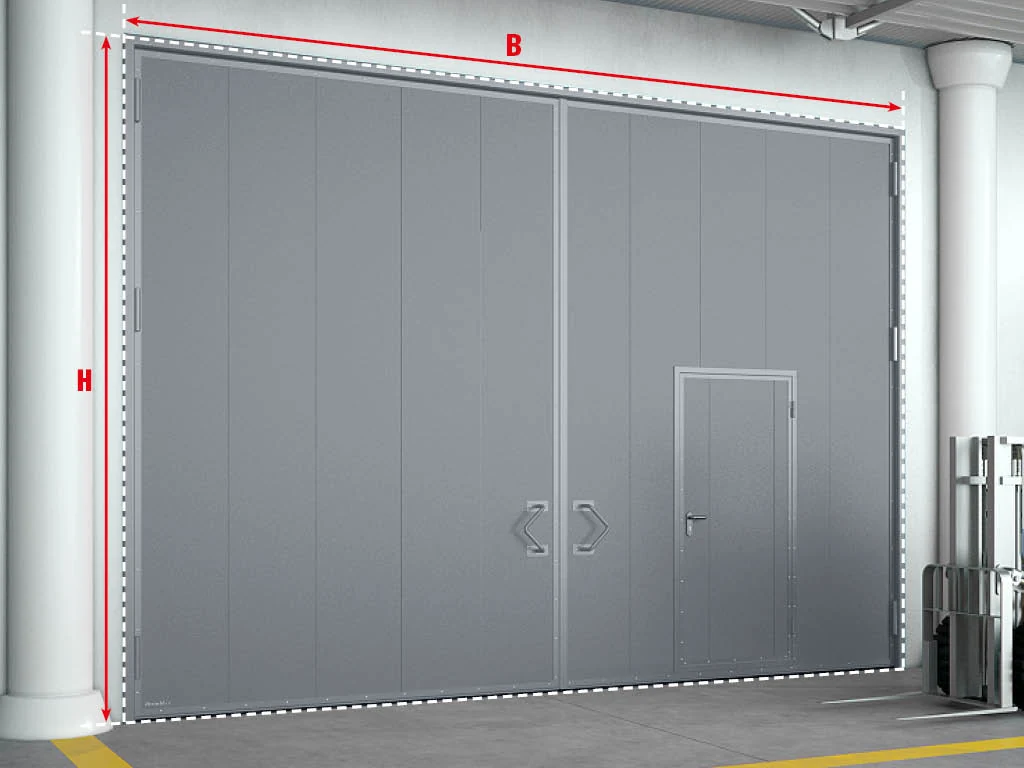

Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого края до правого края проема).
h1 – притолока (расстояние от верха проема до препятствия).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
Требования к строительному объекту
При замере H и B (высоты и ширины проема) за итоговый размер принимается наименьшая величина.
Щит ворот толщиной 80 мм из стальных сэндвич-панелей с минеральной ватой высокой плотности

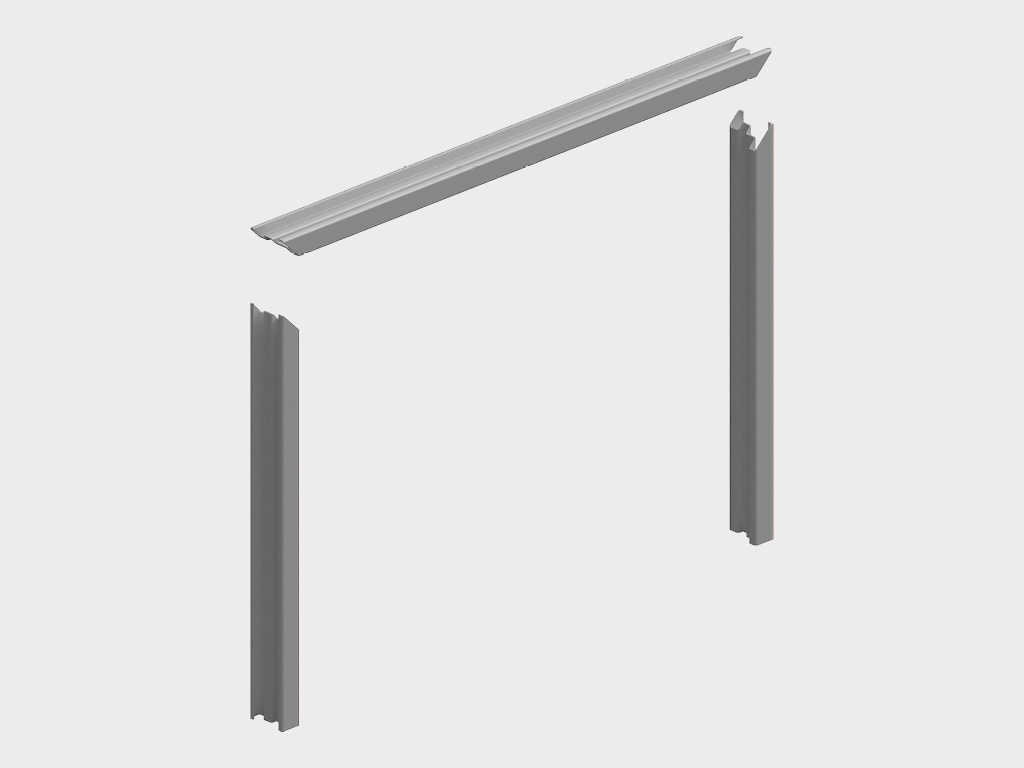

Стальная рама поставляется в разобранном виде

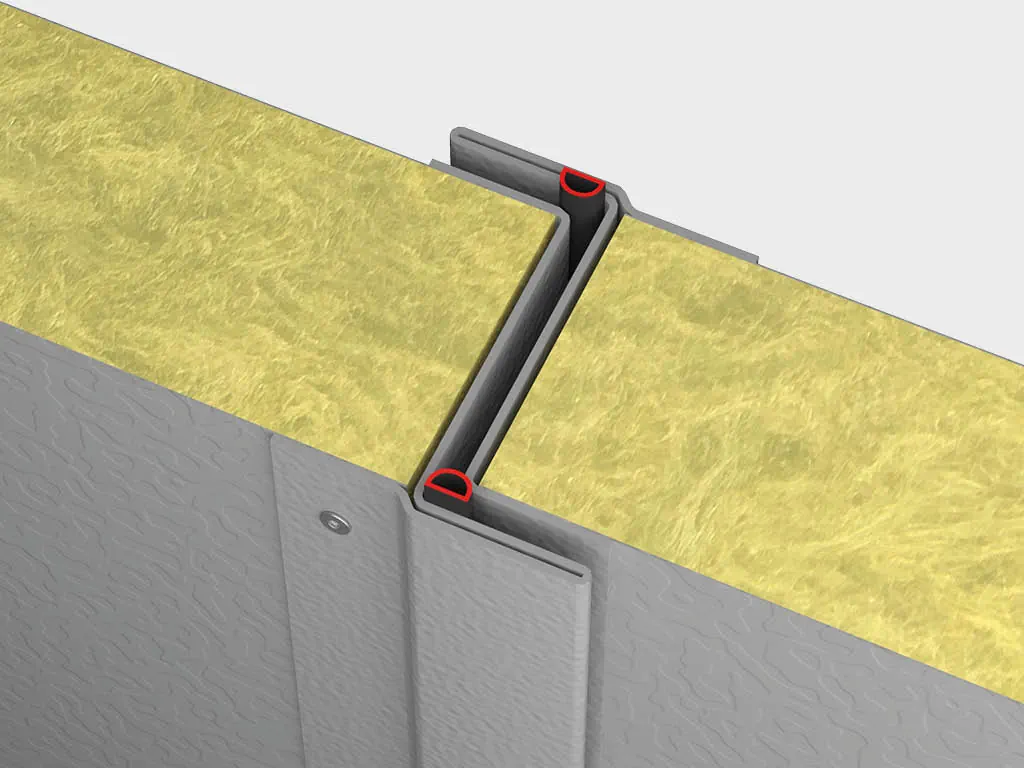

Резиновые уплотнители в местах смыкания створок

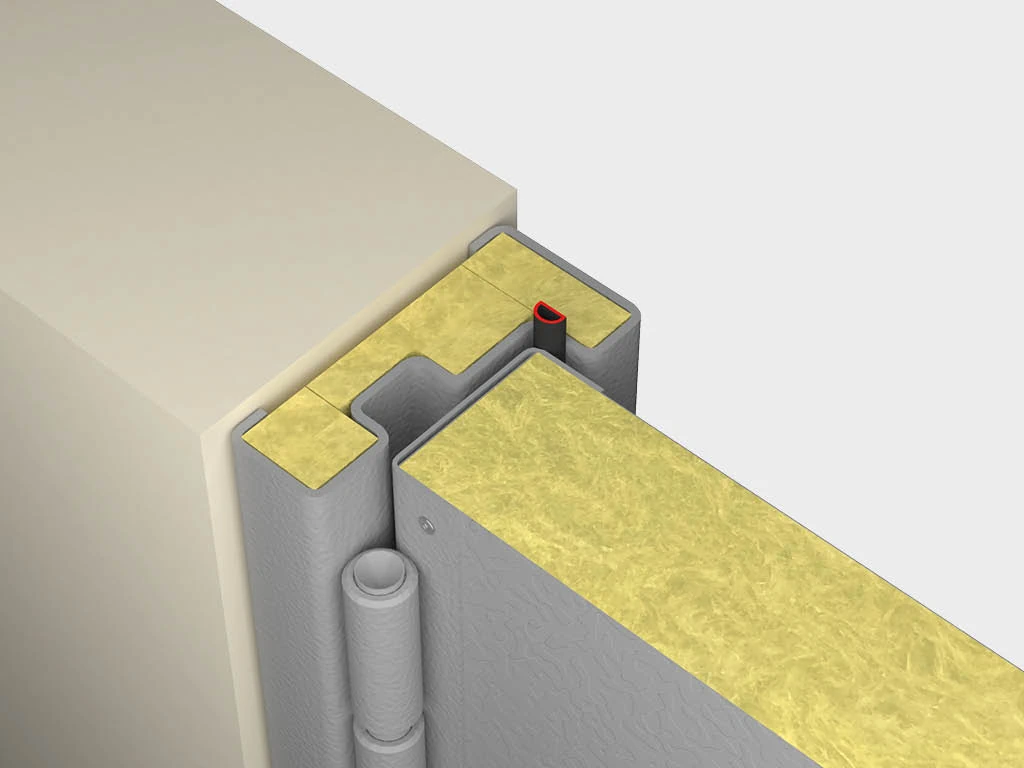

Стальной профиль и уплотнитель по контуру рамы повышают герметичность

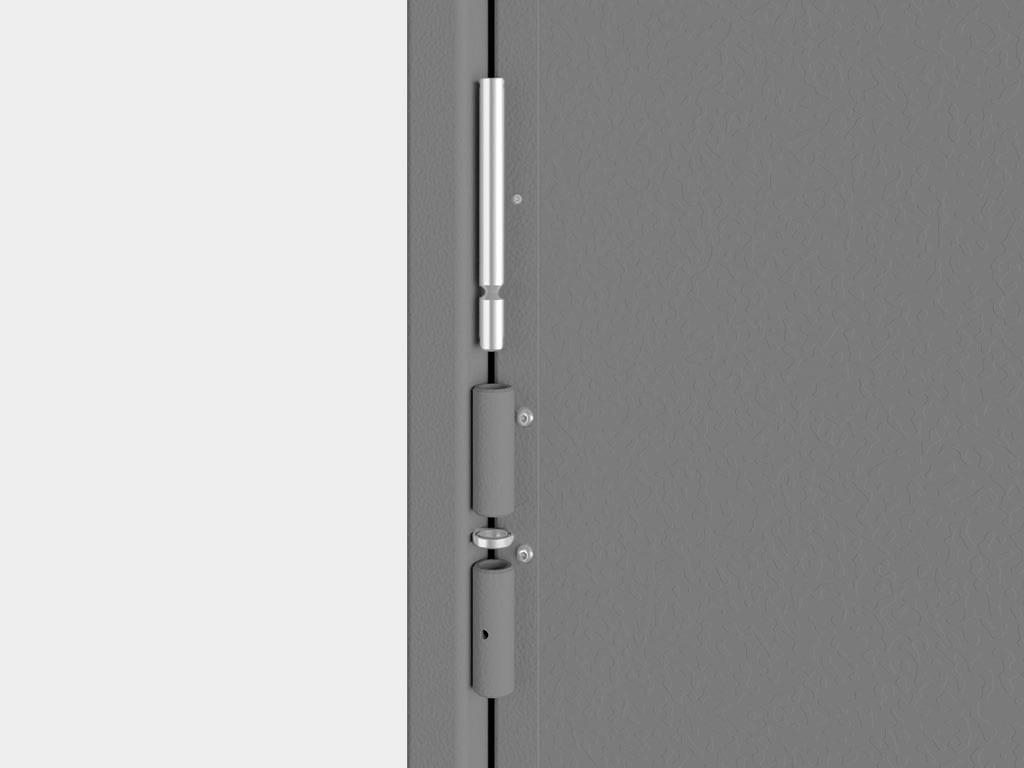

Разборные петли и опорные подшипники

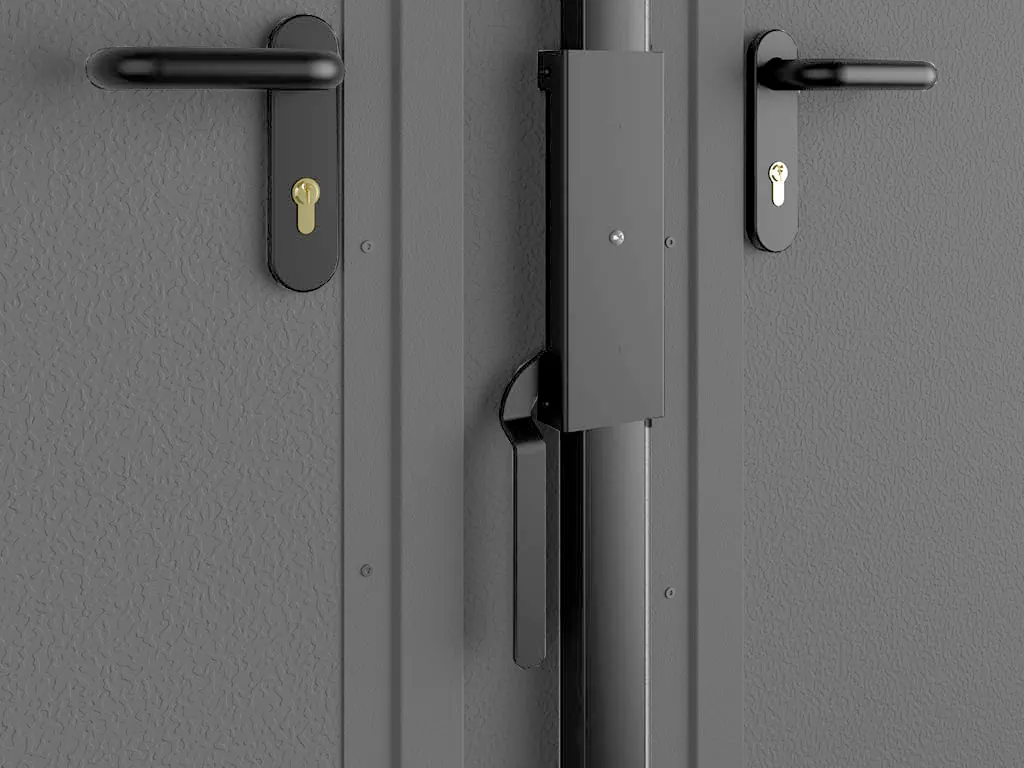

На активной створке ворот и калитке цилиндровые замки, на пассивной створке ригельная задвижка.

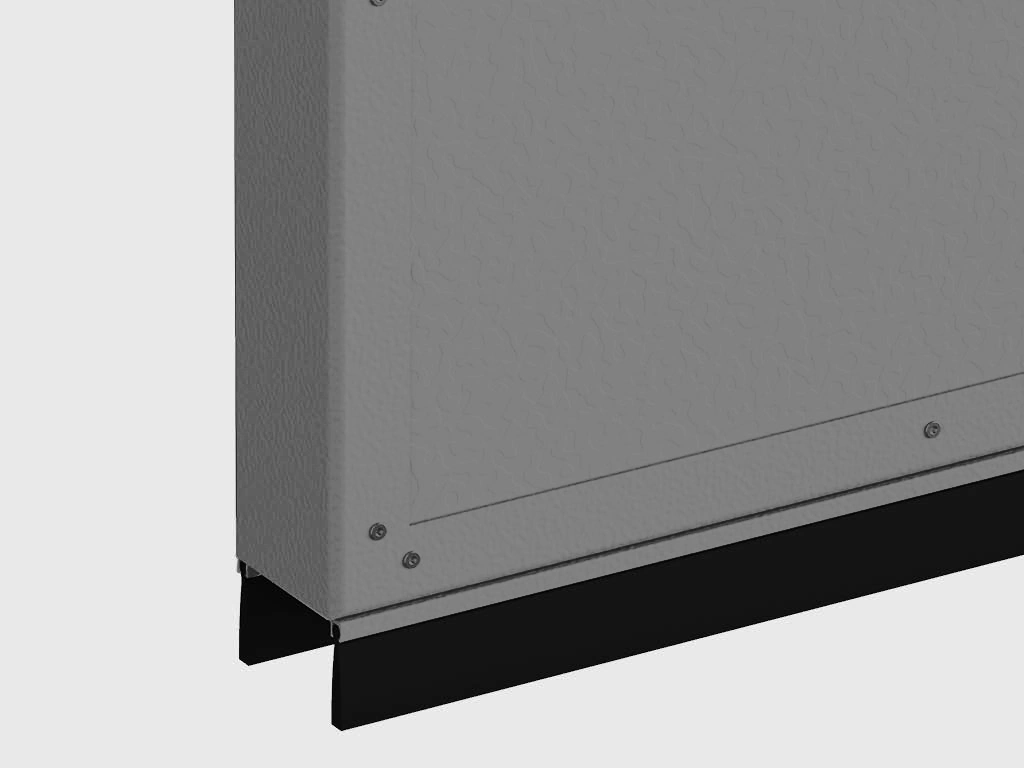

Щеточный уплотнитель
Заполнение рамы минеральной ватой

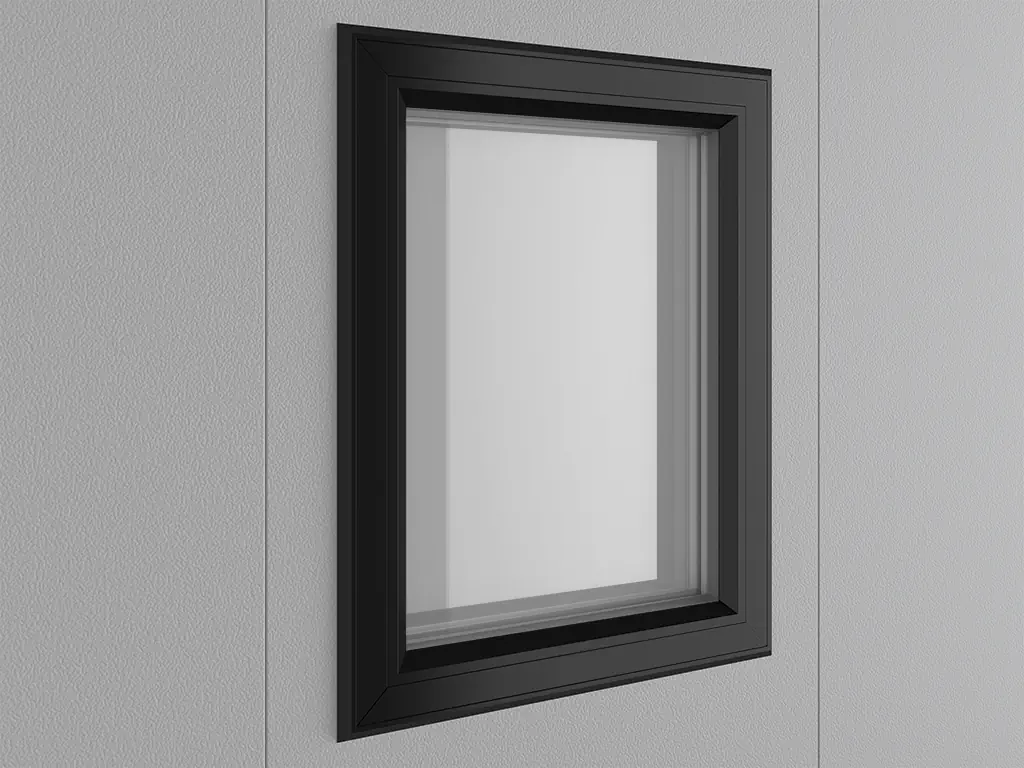

Установка окон 263 × 363 мм в свету.

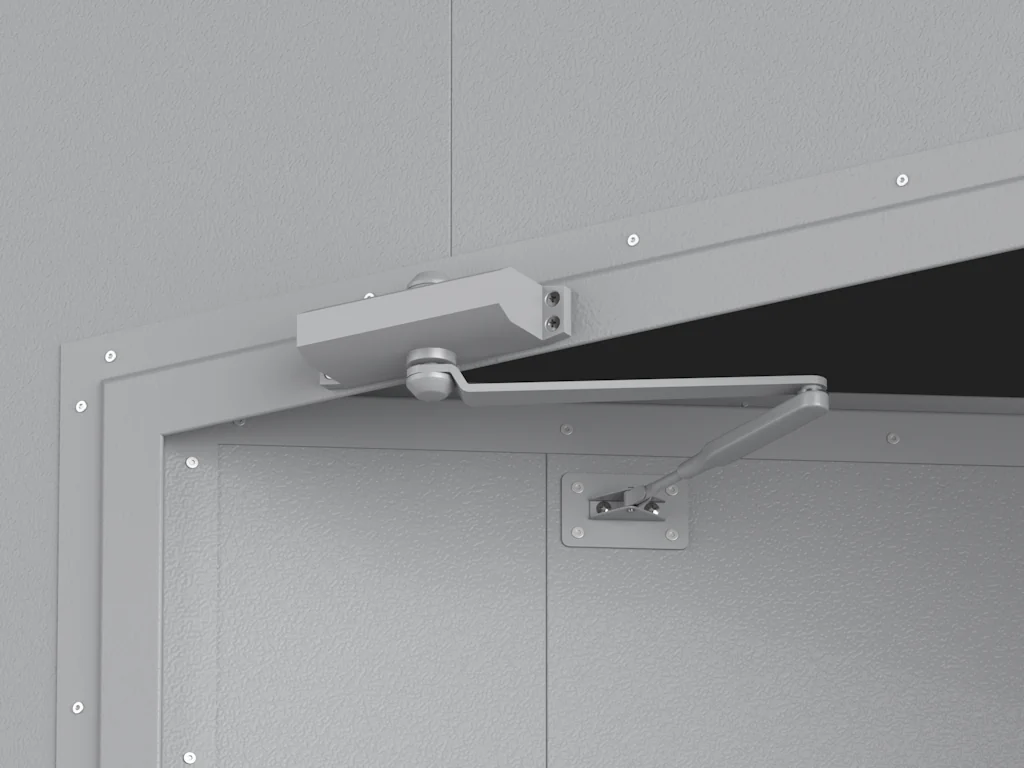

Установка доводчика на калитку

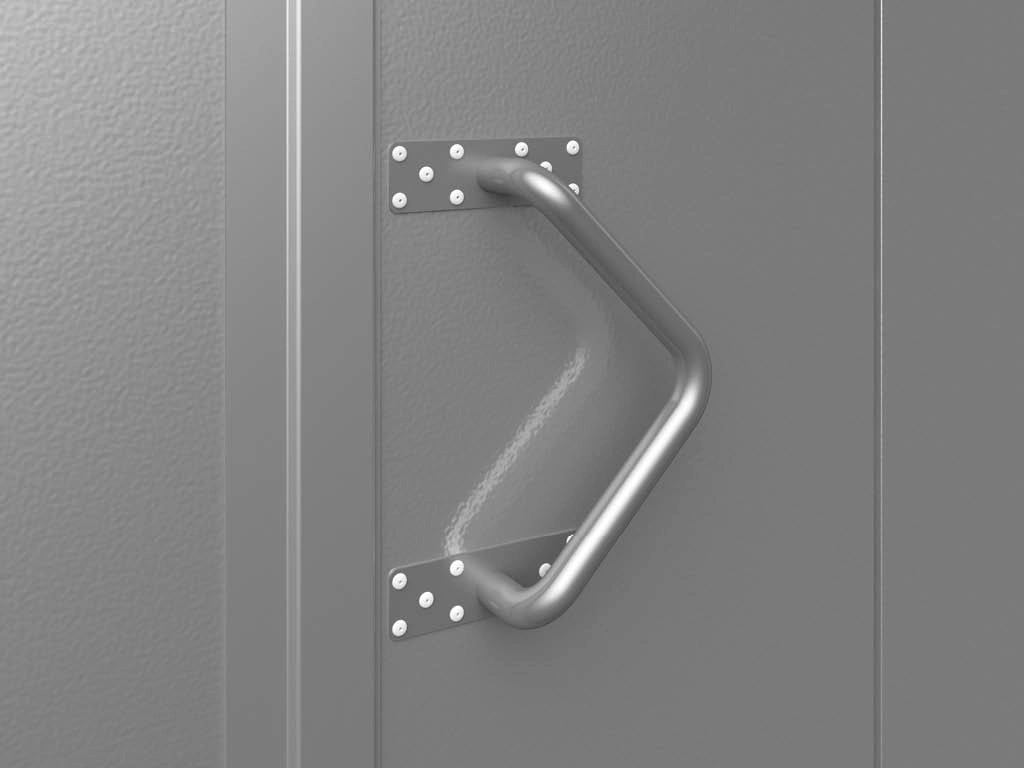

Алюминиевая ручка на створки распашных ворот
Автоматика открывания ворот

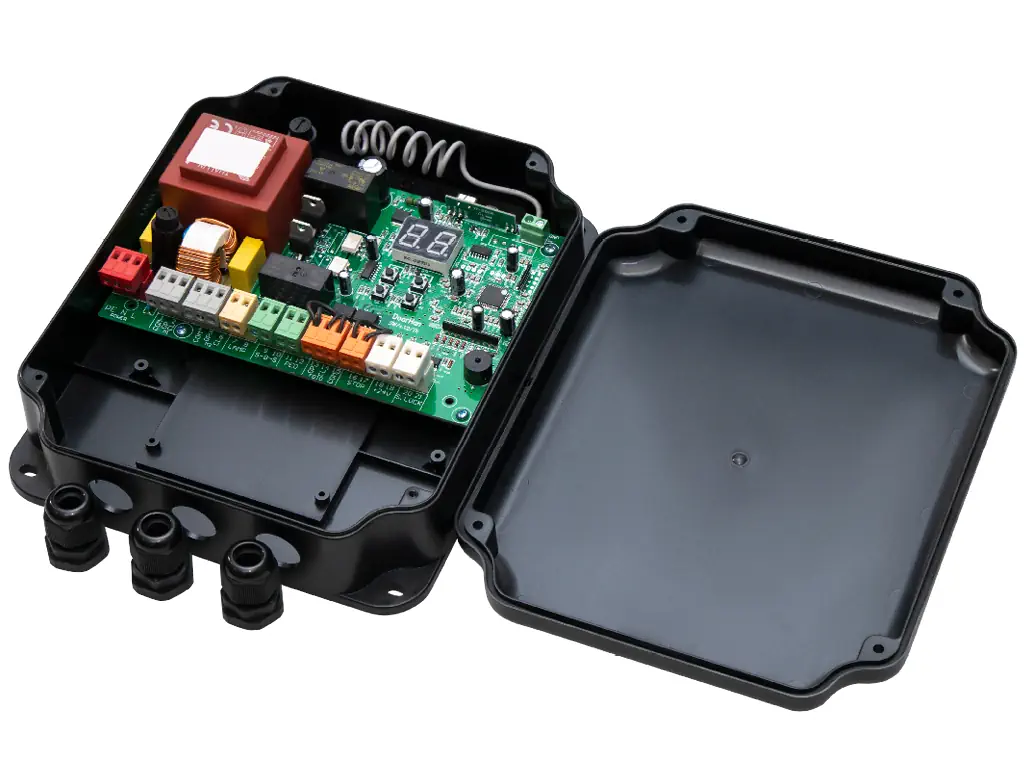

Блок управления PCB-SW для распашных приводов
