Штора противодымная с пределом огнестойкости E60 для размера проема по ширине 4000 мм, по высоте 4000 мм, накладной монтаж.

Цвет полотна противодымной шторы

Серый

Цвет короба и направляющих

Неокрашенная оцинкованная сталь (стандартный)

RAL 8014 коричневый

RAL 7004 серый

RAL 9003 белый

Цвет RAL 5005 синий

Цвет RAL 6005 зеленый

Цвет RAL 3005 бордовый

RAL 9006 серебристый

RAL 1014 бежевый

Цвет RAL 3000 красный

RAL 7016 антрацит

Цвет по каталогу RAL

Конструкция противодымной шторы:
1. Стальной короб
2. Стальная направляющая
3. Полотно
4. Утяжелитель

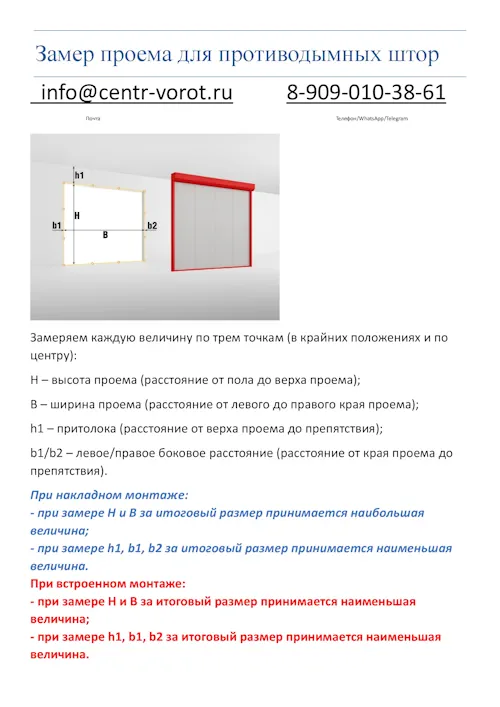

Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру):
H – высота проема (расстояние от пола до верха проема);
B – ширина проема (расстояние от левого края до правого края проема);
h1 – притолока (расстояние от верха проема до препятствия);
b1/b2 – левое/правое боковое расстояние (расстояние от края проема до препятствия).

Требования к строительному объекту

При накладном монтаже:
- при замере H и B за итоговый размер принимается наибольшая величина;
- при замере h1, b1, b2 за итоговый размер принимается наименьшая величина.

При встроенном монтаже:
- при замере H и B за итоговый размер принимается наименьшая величина;
- при замере h1, b1, b2 за итоговый размер принимается наименьшая величина.

Тип монтажа

Накладной монтаж

Конструкция противодымной шторы не влияет на эстетический вид
помещения, так как полностью скрыта в коробе.
Размер проема в свету после установки противодымной шторы
не уменьшается.

Основные размеры при накладном монтаже:

H - Высота проема
B - Ширина проема
L - Ширина всей конструкции B + 162
h - Высота короба 300, 375 мм (в зависимости от размера конструкции)

Встроенный монтаж

Конструкция противодымной шторы не влияет на эстетический вид
помещения, так как полностью скрыта в коробе.
Техническая простота изделия обеспечивает легкость монтажа.
Устанавливается в любые сложные проемы и труднодоступные места.
После установки проем в свету по высоте уменьшается на высоту короба
а по ширине уменьшается на ширину двух направляющих.

Основные размеры при встроенном монтаже:

H3 + h - Высота проема
H3- Высота направляющих
B - Ширина проема
h - Высота короба 300, 375 мм (в зависимости от размера конструкции)
