Штора противопожарная с пределом огнестойкости EI60 для размера проема по ширине 3500 мм, по высоте 3500 мм, накладной монтаж.
| Параметр | Значение |
|---|---|
| Ширина проема, мм | 3 500 |
| Высота проема, мм | 3 500 |
| Притолока, мм | от 550 |
| Пристенки, мм | от 150 |
Цвет полотна противопожарной шторы
Серый
Цвет короба и направляющих противопожарной шторы
Неокрашенная оцинкованная сталь (стандартный)
RAL 8014 коричневый
RAL 7004 серый
RAL 9003 белый
Цвет RAL 5005 синий
Цвет RAL 6005 зеленый
Цвет RAL 3005 бордовый
RAL 9006 серебристый
RAL 1014 бежевый
Цвет RAL 3000 красный
RAL 7016 антрацит
Цвет по каталогу RAL
Конструкция противопожарной шторы:
1. Стальной короб
2. Стальная направляющая
3. Полотно
4. Утяжелитель
Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого края до правого края проема).
h1 – притолока (расстояние от верха проема до препятствия).
b1/b2 – левое/правое боковое расстояние (расстояние от края проема до препятствия).
При накладном монтаже:
При замере H и B за итоговый размер принимается наибольшая величина.
При замере h1, b1, b2 за итоговый размер принимается наименьшая величина.
При встроенном монтаже:
При замере H и B за итоговый размер принимается наименьшая величина.
При замере h1, b1, b2 за итоговый размер принимается наименьшая величина.

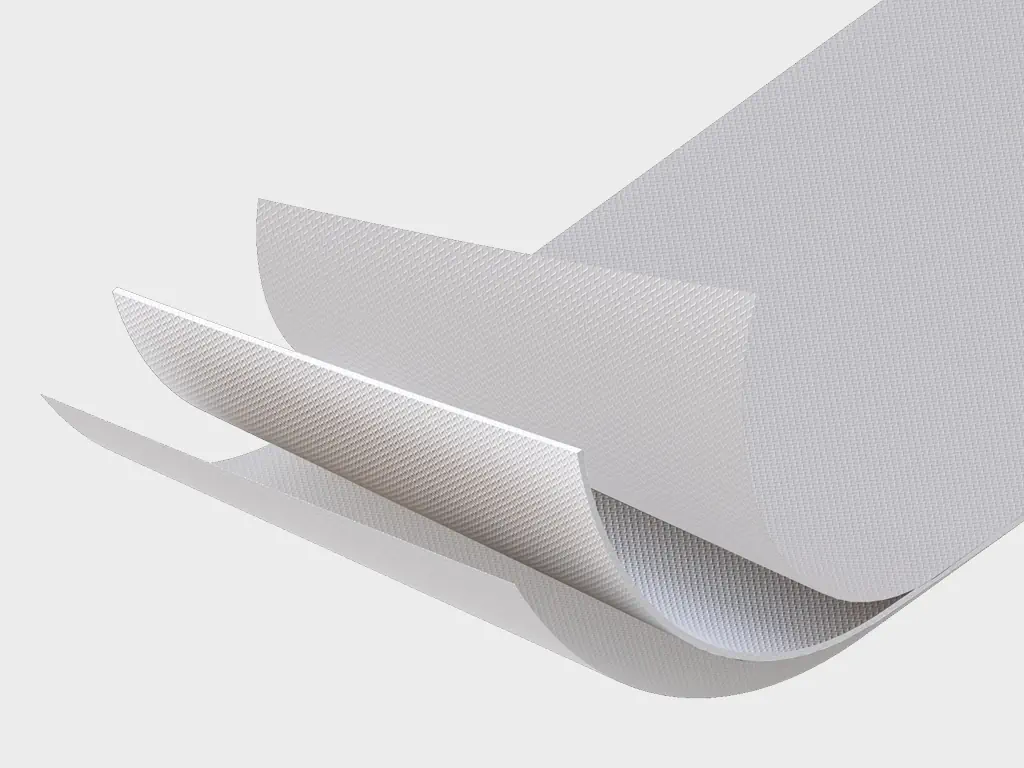

Полотно противопожарной шторы
Электропривод противопожарной шторы
Стальной короб
Стальная боковая направляющая для полотна
Утяжелитель полотна противопожарной шторы
Блок управления противопожарной шторой EI60
Ключ кнопка управления противопожарной шторой
Пульт 4-канальный с частотой 433 МГц открывает до 4 устройств.
Кнопочный выключатель для открывания и закрывания противопожарной шторы EI60
Тип монтажа
Накладной монтаж
Конструкция противопожарной шторы не влияет на эстетический вид
помещения, так как полностью скрыта в коробе.
Размер проема в свету после установки противопожарной шторы
не уменьшается.
Основные размеры при накладном монтаже:
H - Высота проема
B - Ширина проема
L - Ширина всей конструкции B + 162
h - Высота короба 300, 375 мм (в зависимости от размера конструкции)
Встроенный монтаж
Конструкция противопожарной шторы не влияет на эстетический вид
помещения, так как полностью скрыта в коробе.
Техническая простота изделия обеспечивает легкость монтажа.
Устанавливается в любые сложные проемы и труднодоступные места.
После установки проем в свету по высоте уменьшается на высоту короба
а по ширине уменьшается на ширину двух направляющих.
Основные размеры при встроенном монтаже:
H3 + h - Высота проемаH3- Высота направляющих
B - Ширина проема
h - Высота короба 300, 375 мм (в зависимости от размера конструкции)
