Ворота противопожарные EI60 подъемные секционные для размера проема по ширине 3500 мм, по высоте 3500 мм, торсионные пружины, стальное полотно ворот, цвет RAL 9002 белый
| Параметр | Значение |
|---|---|
| Ширина проема, мм | 3 500 |
| Высота проема, мм | 3 500 |
| Стандартный подъём - притолока, мм | от 650 |
| Пристенки, мм | от 300 |
Цвет ворот
RAL 9002 белый стандартный
RAL 8014 коричневый
RAL 9003 белый
Цвет RAL 5005 синий
Цвет RAL 6005 зеленый
Цвет RAL 3005 бордовый
RAL 9006 серебристый
RAL 1014 бежевый
RAL 7004 серый
Цвет RAL 3000 красный
RAL 7016 антрацит
Цвет по каталогу RAL
Подъемные секционные противопожарные ворота
Конструкция панели противопожарных секционных ворот
Панели противопожарных секционных ворот состоят из двух
стальных листов и минераловатной прослойки между ними,
с боковой стороны закладывается гипсокартон с
усиливающим профилем.
Панели обладают повышенными жароустойчивыми и
огнеупорными свойствами.
Устойчивы к широкому спектру химикатов, масел и растворителей,
а полимерные покрытия внешних поверхностей делают их
невосприимчивыми к коррозионному воздействию окружающей среды.

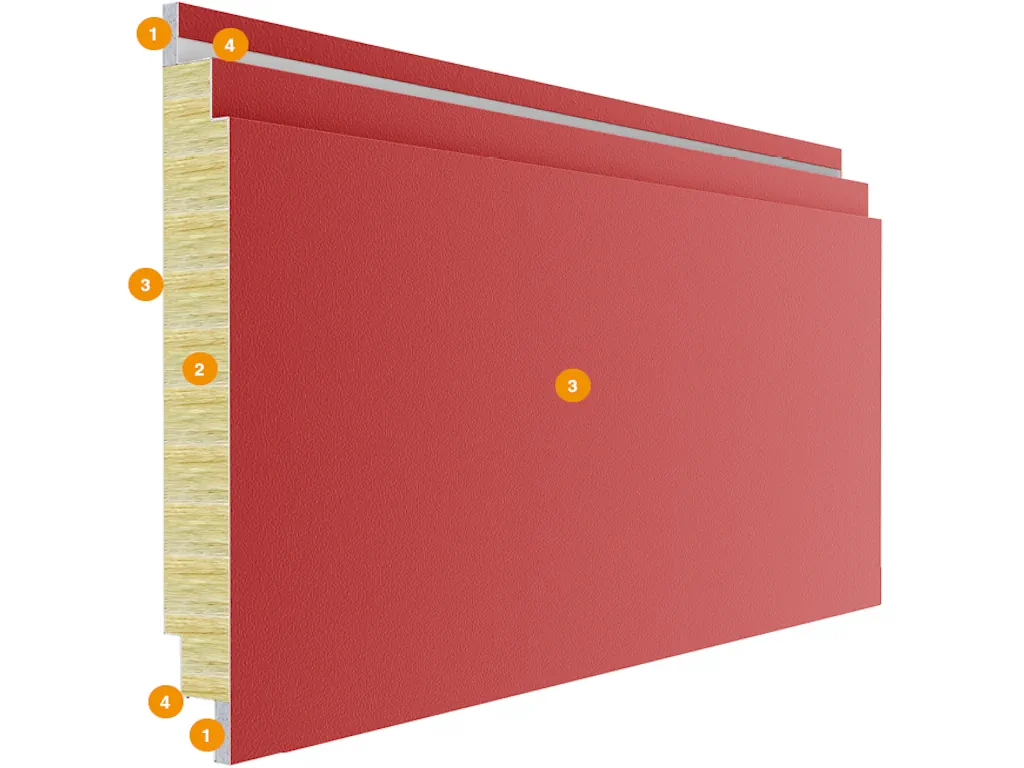

Конструкция панели:
1) гипсокартон;
2) минераловатная прослойка плотностью 130 кг/м³;
3) стальной лист толщиной 0,5 мм;
4) усиливающий профиль под петли
предотвращает разбалтывание петель
и повышает взломоустойчивость.
Тип поверхности сэндвич-панели
Тип поверхности панели Стукко

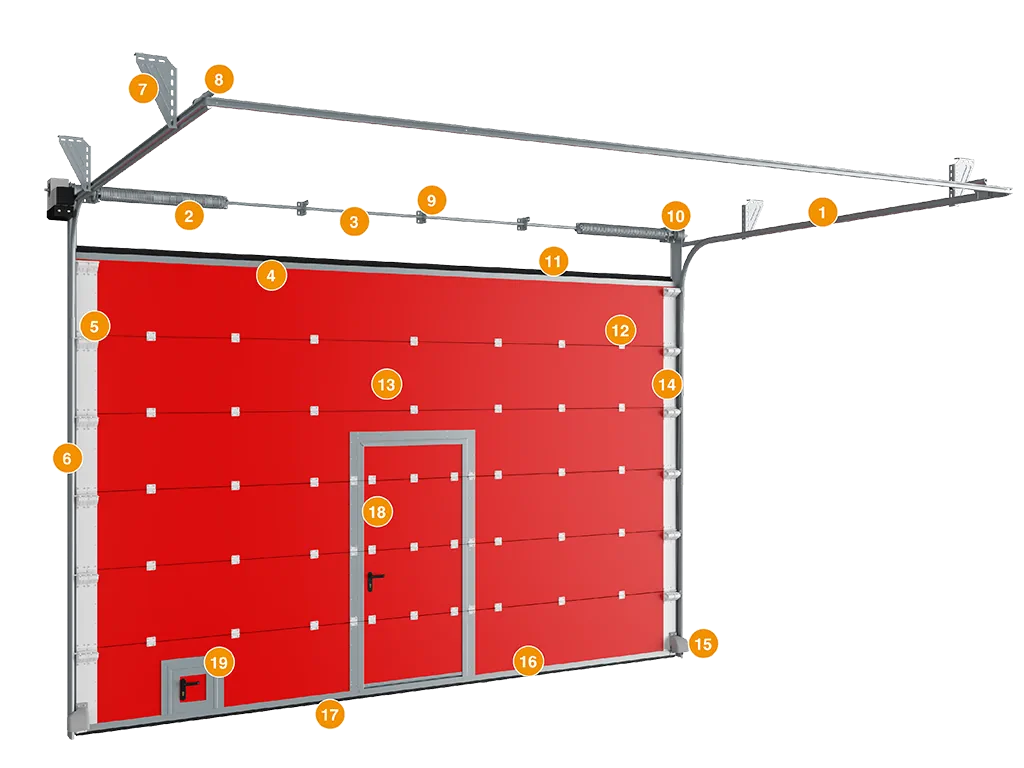

1. Направляющая для полотна ворот
2. Торсионный механизм
3. Вал
4. Верхний профиль
5. Боковая опора с роликом
6. Угловая стойка с вертикальной направляющей
7. Кронштейн крепления горизонтальных направляющих к потолку
8. Амортизатор
9. Внутренний опорный кронштейн
10. Устройство от обрыва пружины и барабан
11. Верхний уплотнитель
12. Петля
13. Полотно ворот из сэндвич-панелей
14. Боковая крышка
15. Кронштейн с устройством защиты от обрыва троса
16. Нижний профиль
17. Нижний уплотнитель
18. Встроенная калитка
19. Люк противопожарный

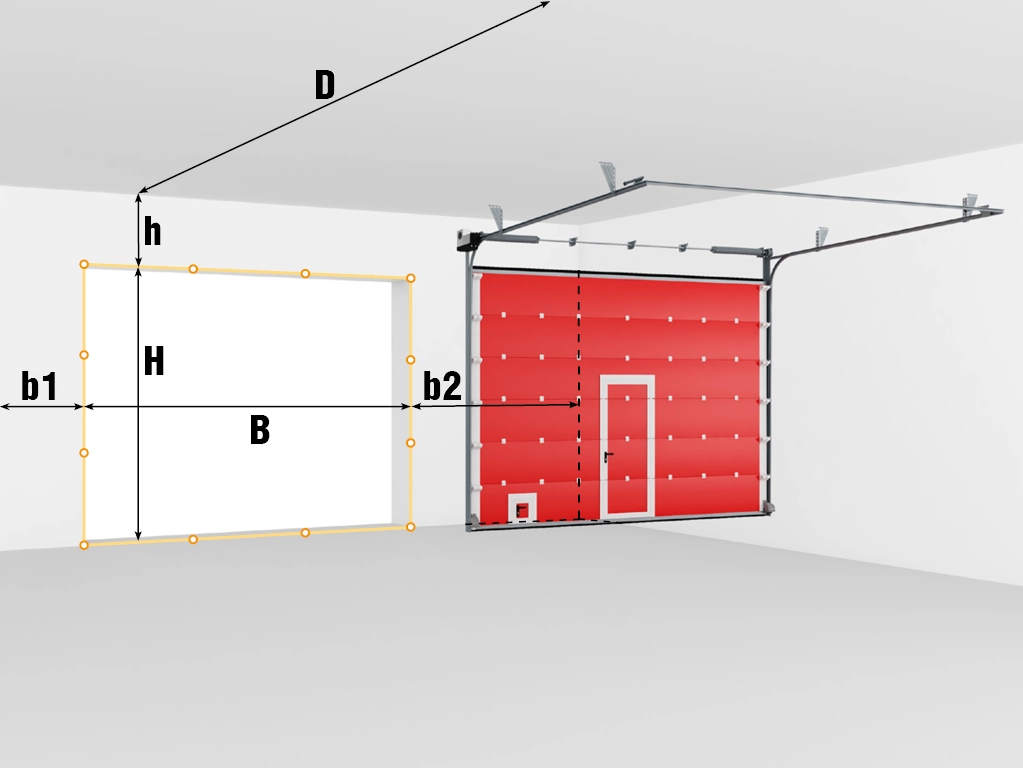

Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
Н – высота проема (расстояние от пола до верха проема).
В – ширина проема (расстояние от левого края до правого края проема).
h – притолока (расстояние от верха проема до потолка).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
D – глубина помещения (расстояние от края проема до внутренней стены гаража).
При замере H и B за итоговый размер принимается наибольшая величина, при замере h, b1, b2 и D — наименьшая.
Требования к строительному объекту
Перепад уровня пола по всей ширине проема не должен превышать 10 мм.
Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки).
Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка
либо формирование проема металлоизделиями.

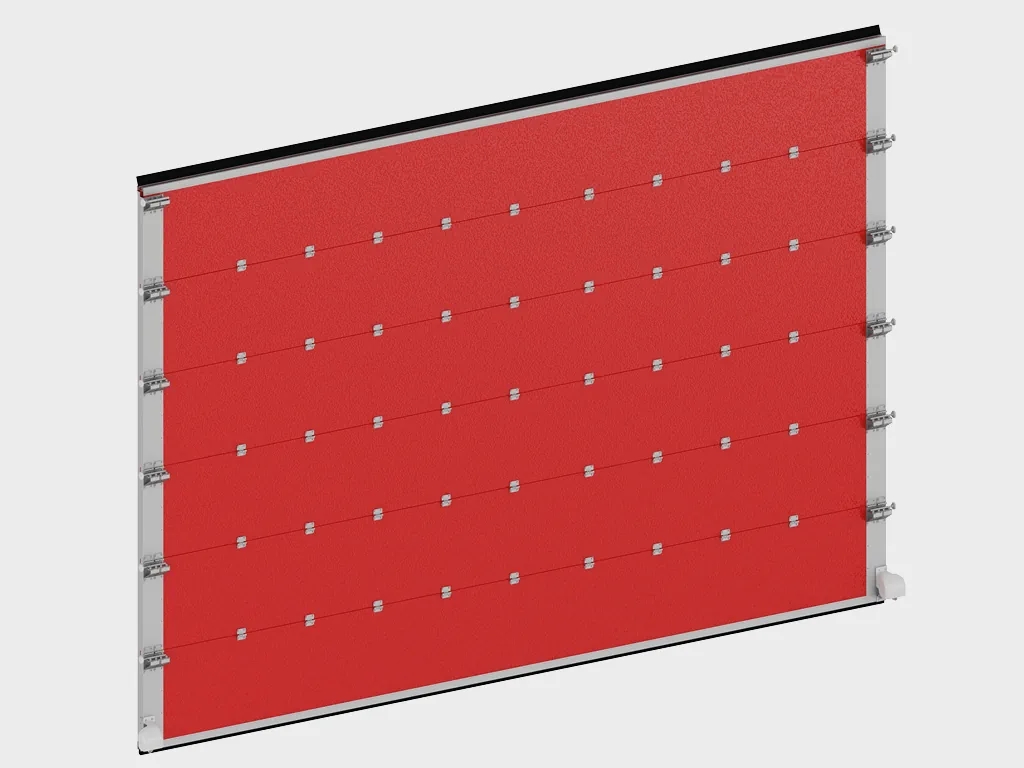

Щит ворот толщиной 60 мм из стальных сэндвич-панелей

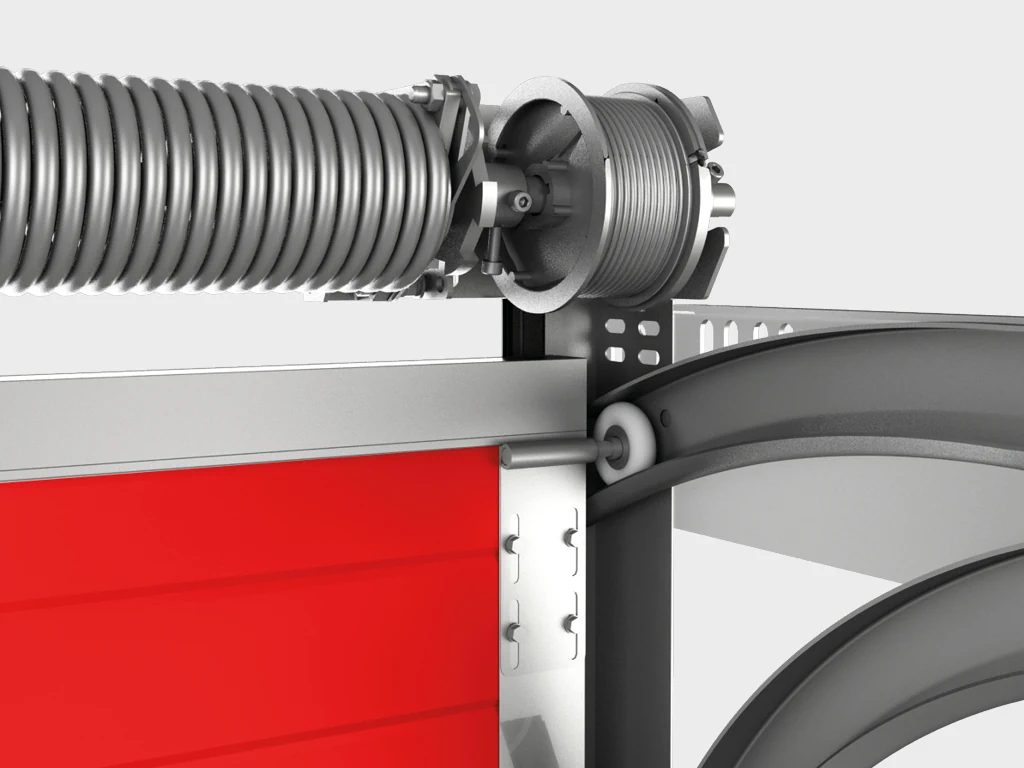

Окрашенные торсионные пружины учитывают вес щита ворот

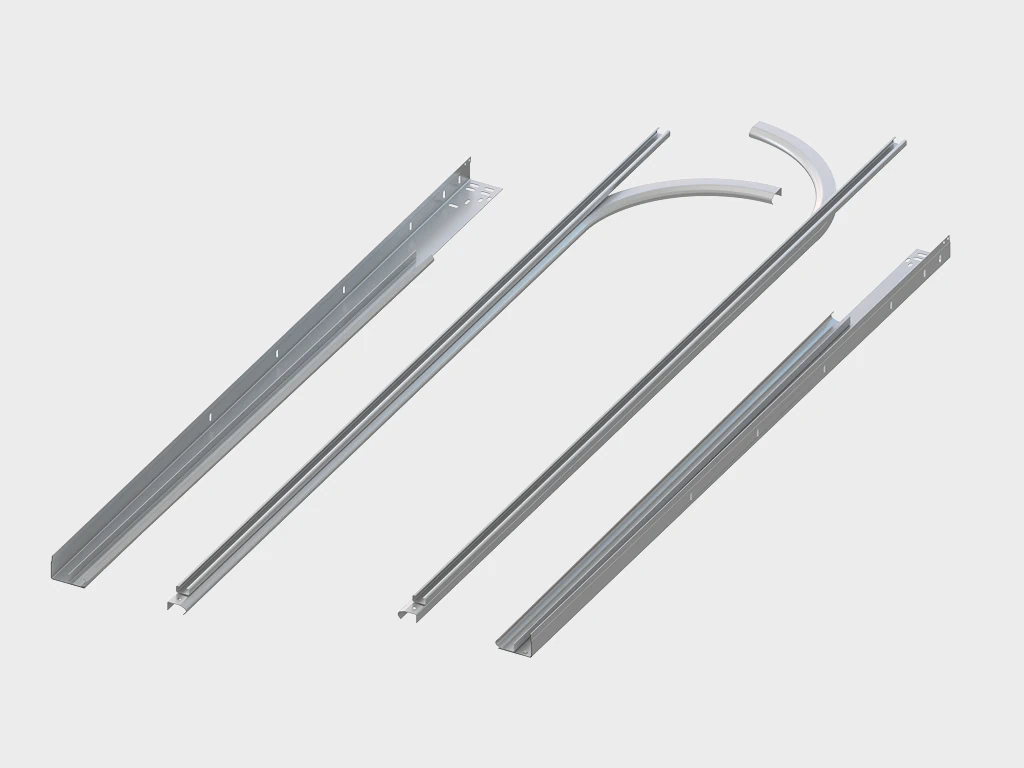

Комплект боковых направляющих из оцинкованной стали

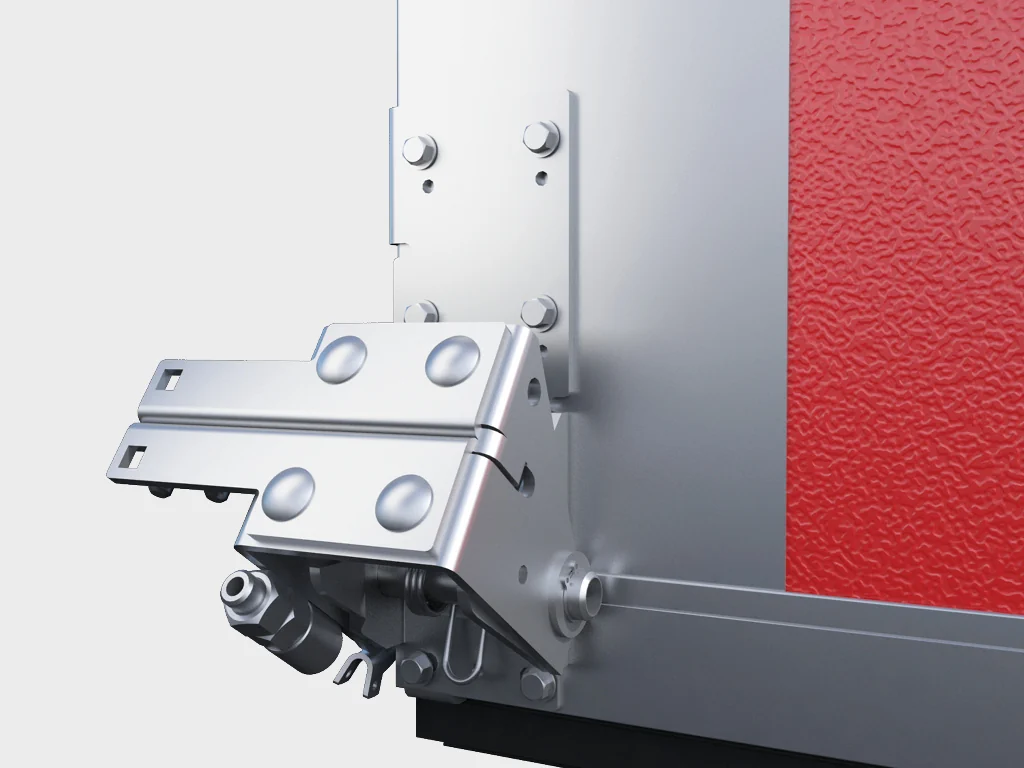

Устройство защиты от обрыва троса предотвращает падение полотна

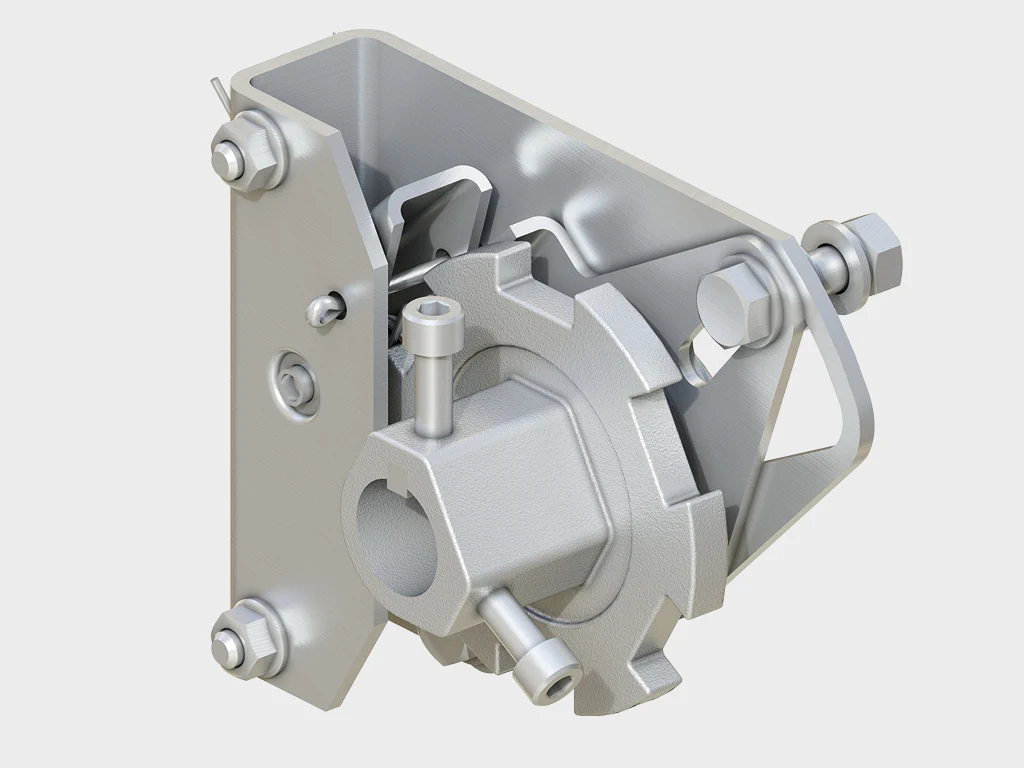

Устройство защиты от разрыва пружины блокирует вал при нештатных ситуациях

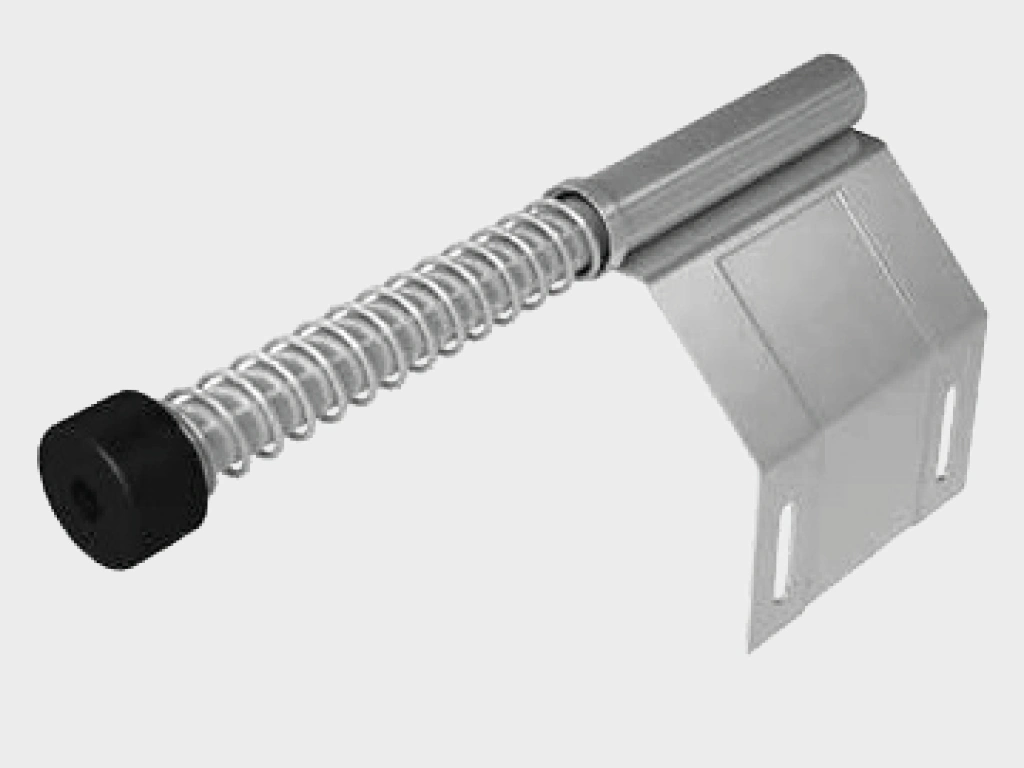

Амортизаторы используются для ограничения хода полотна ворот

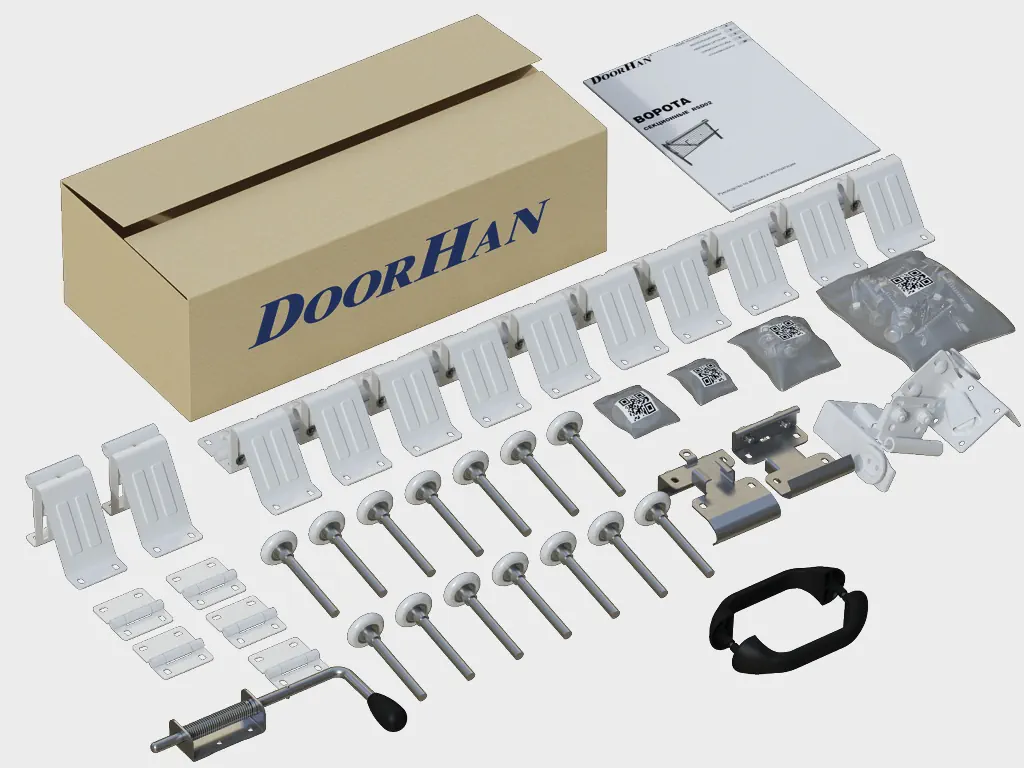

Коробка с комплектом крепежных элементов и документацией

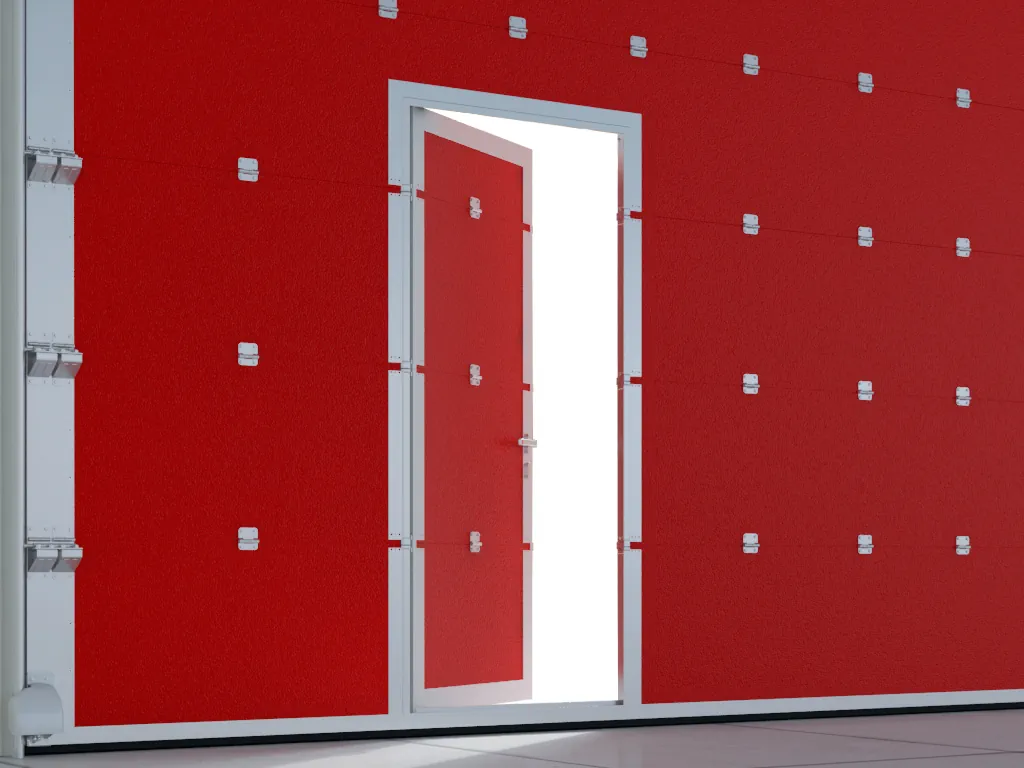

Калитка 900×2 051 в свету служит эвакуационным выходом

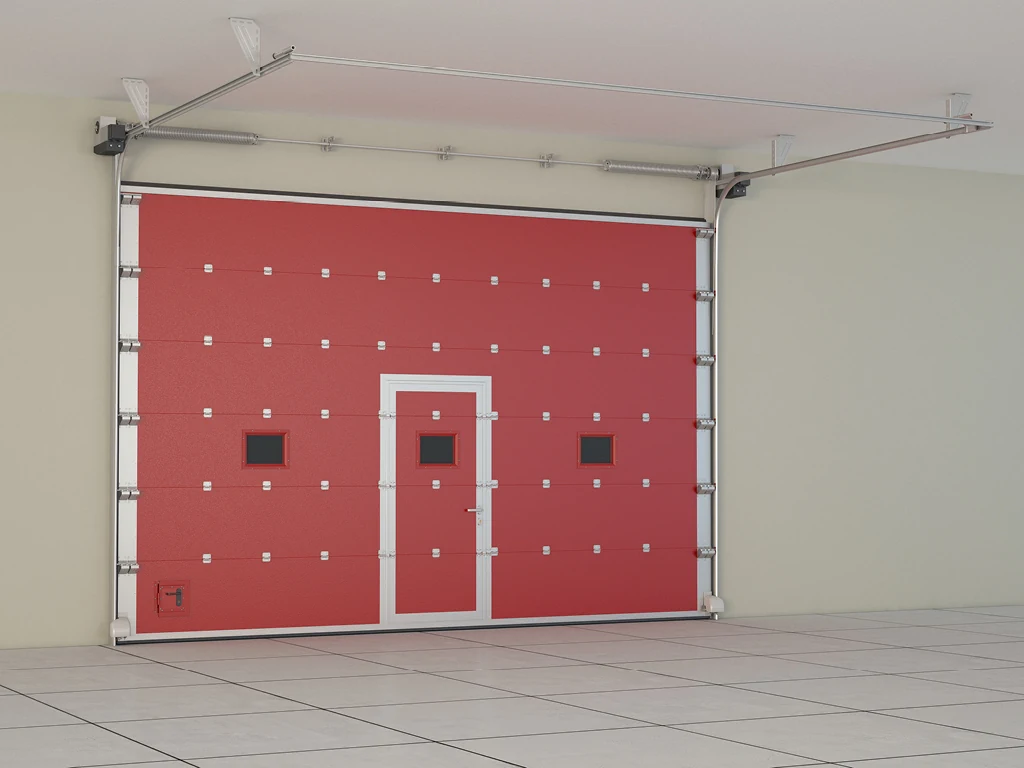

Огнестойкое окно 400×300 мм. Противопожарный люк 200 × 200 в свету для тушения пожара без открывания ворот.

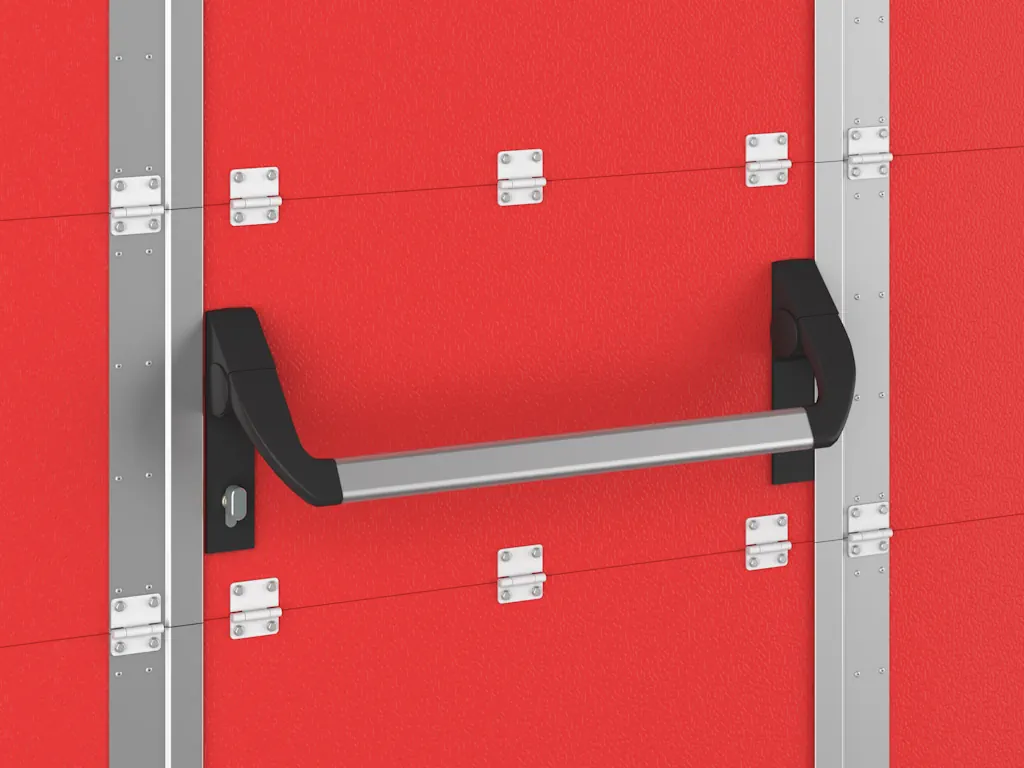

Ручка с противопожарными замками «антипаника» позволит быстро покинуть помещение при эвакуации.

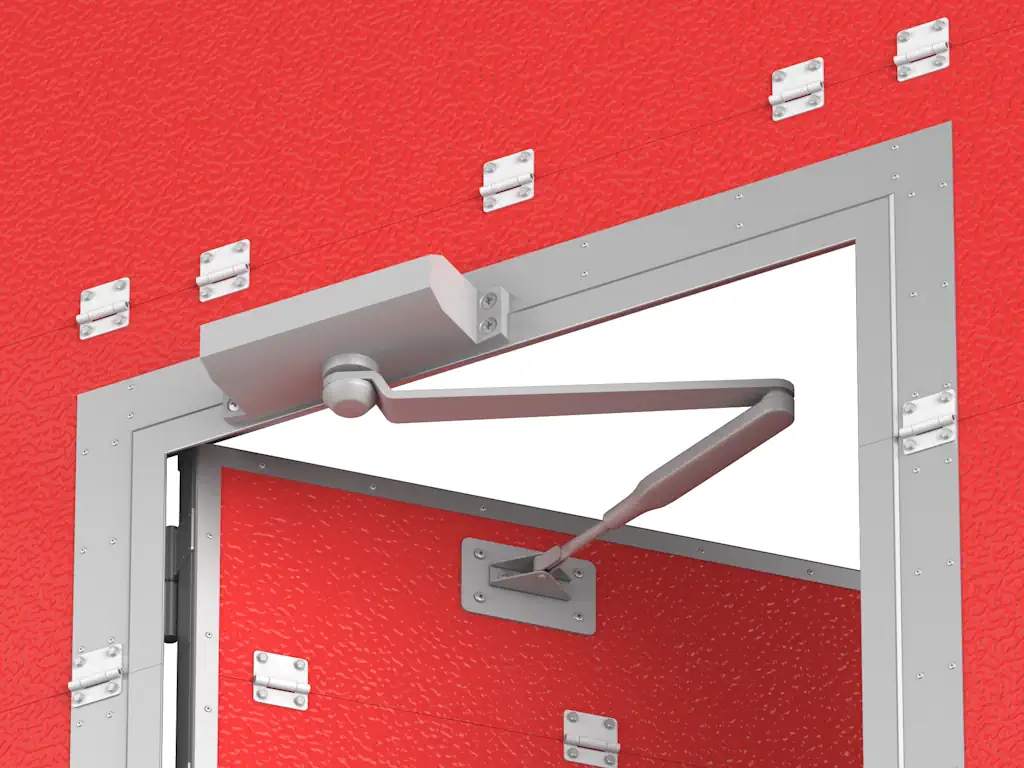

Доводчик в качестве устройства самозакрывания калитки при пожаре.

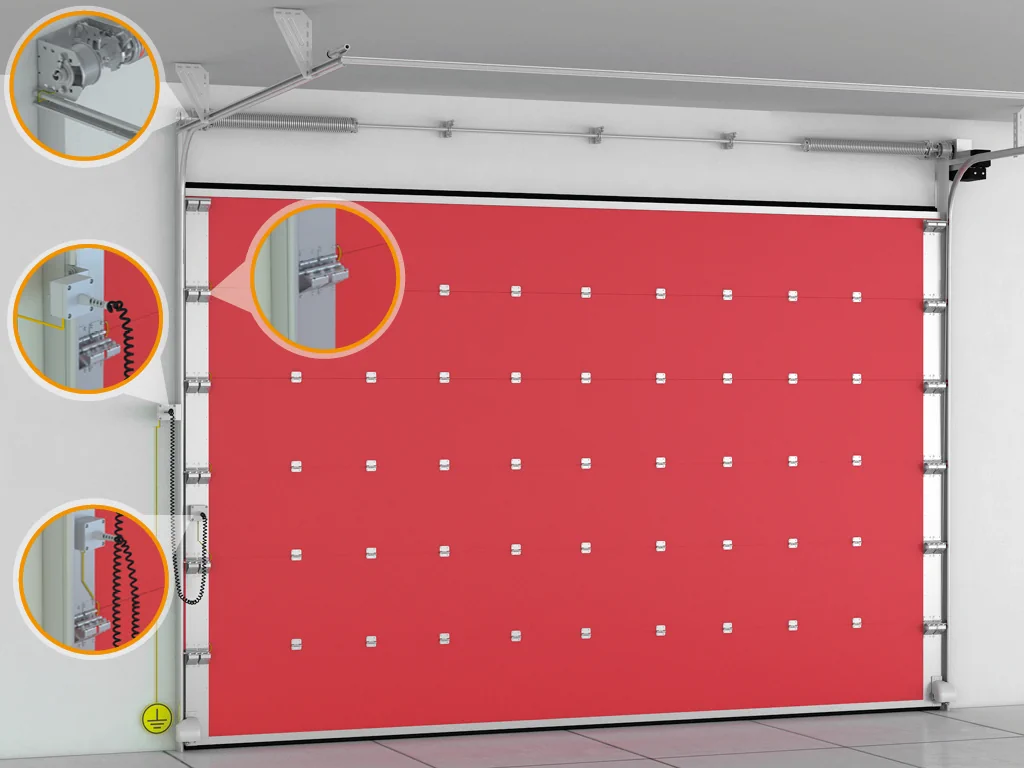

Секционные противопожарные ворота во взрывобезопасном исполнении
Автоматизация открывания и закрывания ворот вальными приводами
Блок управления воротами с сотового телефона GSM 4.0
Ключ-кнопка для управления
Пульт
