Ворота сдвижные двустворчатые противопожарные EI60 для размера проема по ширине 4000 мм, по высоте 3000 мм, цвет RAL 7004 серый.
| Параметр | Значение |
|---|---|
| Ширина проема, мм | 4 000 |
| Высота проема, мм | 3 000 |
| Притолока, мм | 450 |
| Пристенки, мм | Пристенок слева- 2400 мм, пристенок справа 2400 мм. |
Цвет ворот
Цвет RAL 7004 серый, стандартный
Цвет RAL 8014 коричневый
Цвет RAL 9003 белый
Цвет RAL 5005 синий
Цвет RAL 6005 зеленый
Цвет RAL 3005 бордовый
RAL 9006 серебристый
RAL 1014 бежевый
Цвет RAL 3000 красный
RAL 7016 антрацит
Цвет по каталогу RAL (наценка)
Сдвижные(откатные) противопожарные ворота
Одностворчатые сдвижные ворота
| Ширина проема для одностворчатых ворот | 2 000–7 000 мм |
| Высота проема для одностворчатых ворот | 2 000–6 000 мм |
Дополнительная комплектация:
1. Врезная калитка 900 × 2 050 мм в свету.
2. Cистема «антипаника» на калитке.
3. Автоматизация закрывания ворот и калиток.

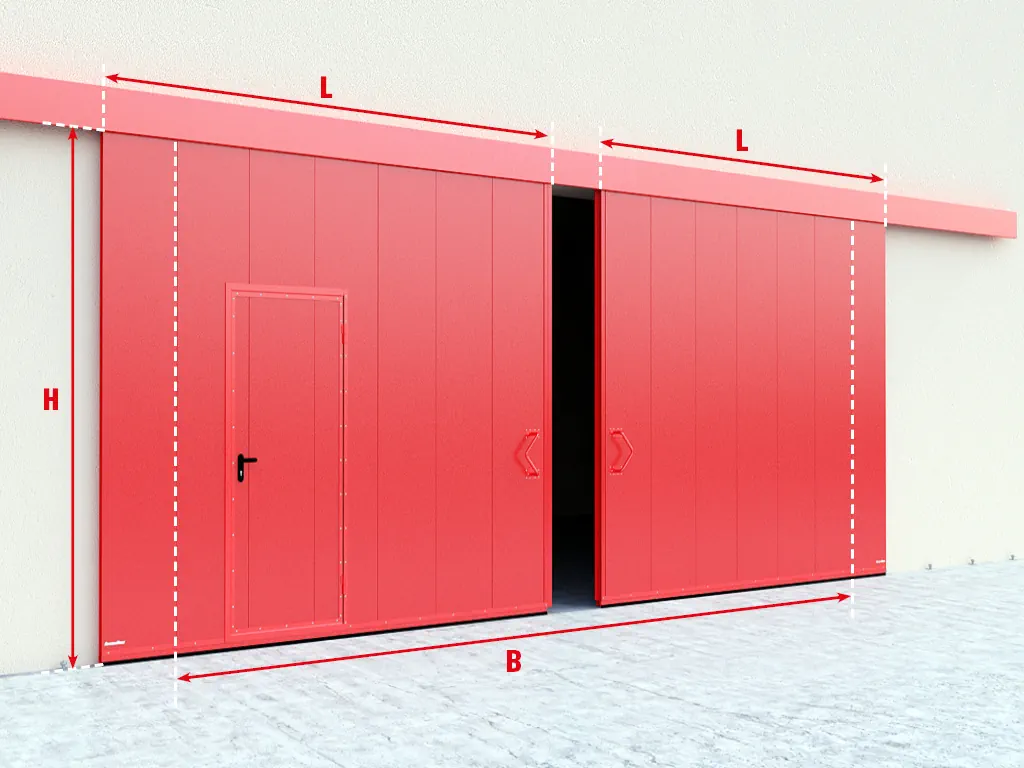

Двустворчатые сдвижные ворота
| Ширина проема для двустворчатых ворот | 2 000–9 000 мм |
| Высота проема для двустворчатых ворот | 2 000–6 000 мм |
Дополнительная комплектация:
1. Врезная калитка 900 × 2 050 мм в свету.
2. Cистема «антипаника» на калитке.
3. Автоматизация закрывания ворот и калиток.
Конструкция сдвижных (откатных) противопожарных ворот

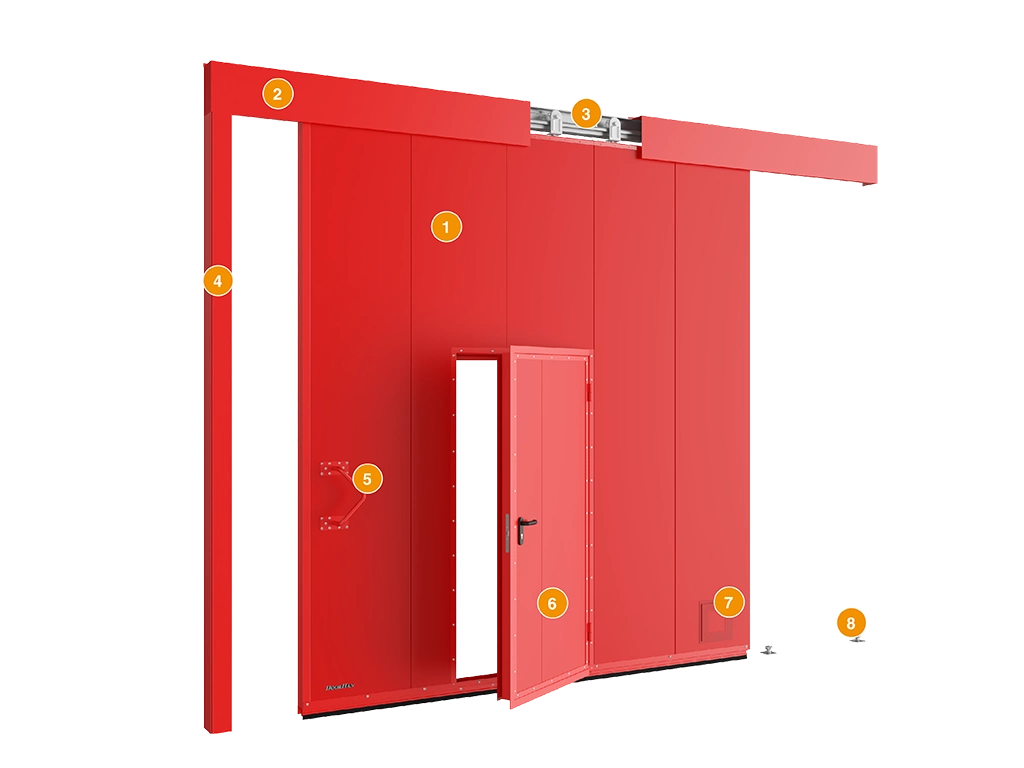

Конструкция одностворчатых сдвижных ворот:
1. Полотно ворот
2. Защитный короб
3. Балка с навесными опорами
4. Столб-ловитель
5. Ручка
6. Встроенная калитка
7. Люк противопожарный
8. Нижний направляющий ролик

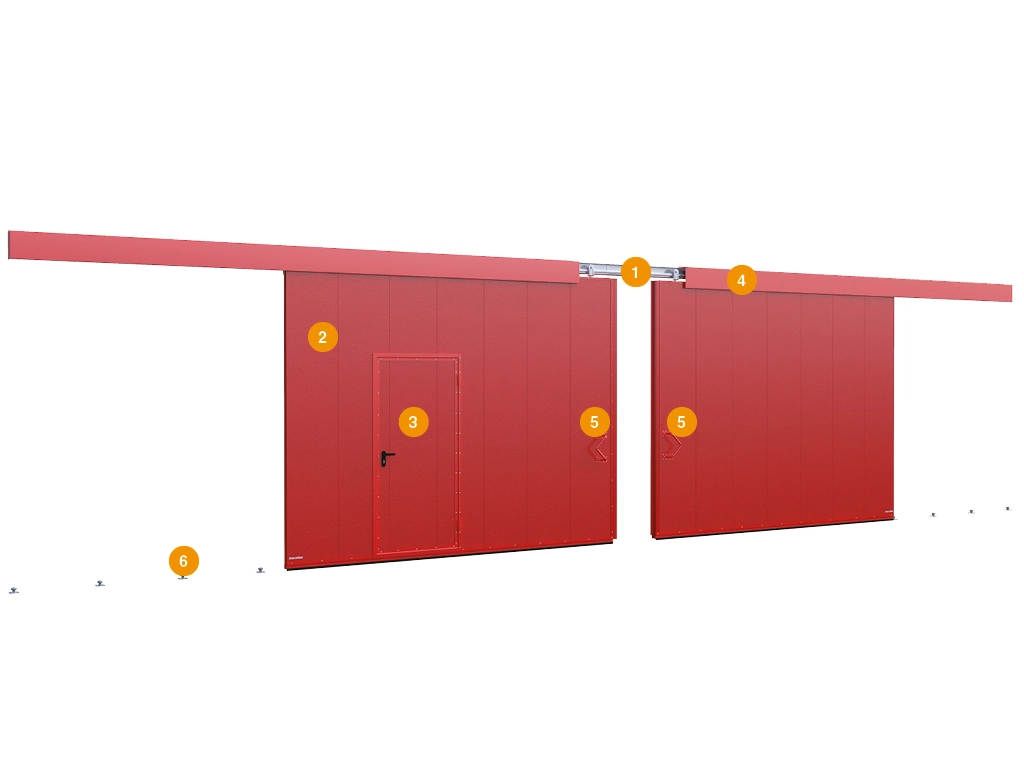

Конструкция двустворчатых сдвижных ворот:
1. балка с навесными роликовыми опорами;
2. полотно ворот;
3. встроенная калитка;
4. защитный короб;
5. ручка;
6. нижний направляющий ролик.

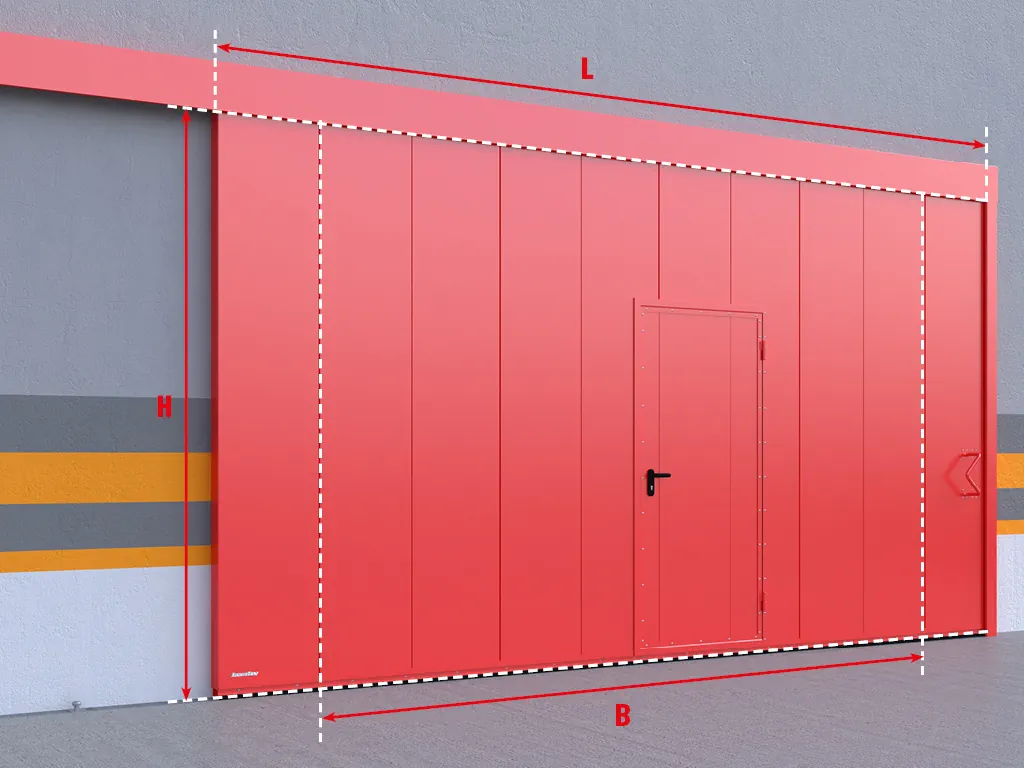

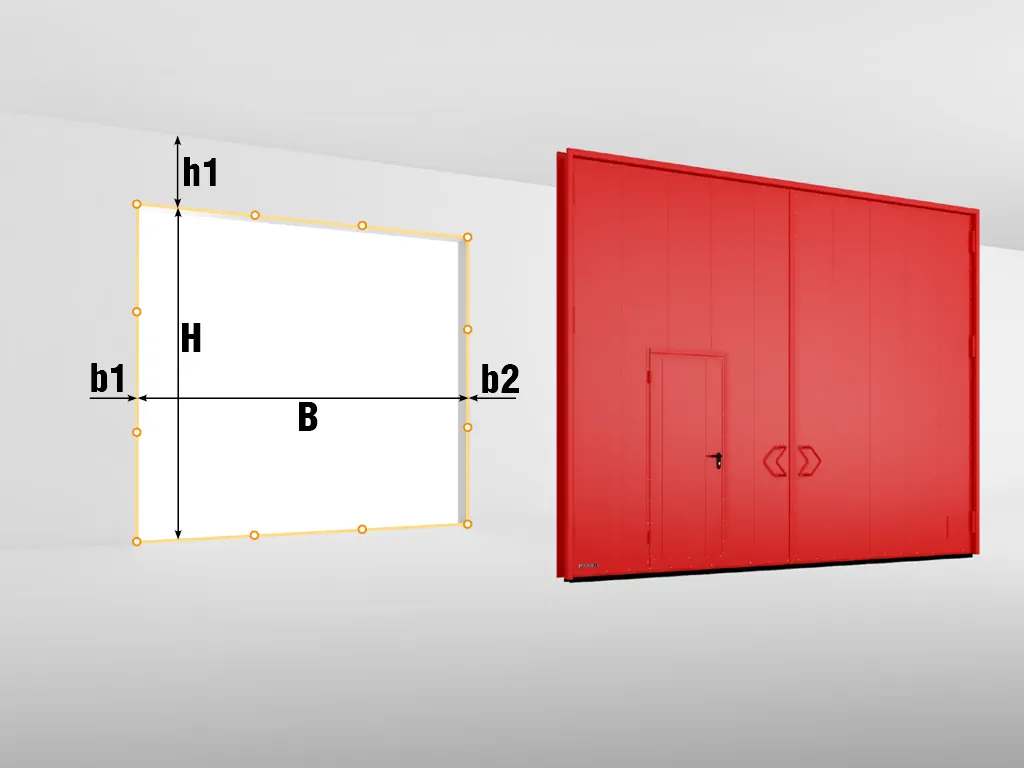

Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого края до правого края проема).
h1 – притолока (расстояние от верха проема до препятствия).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
Требования к строительному объекту
При замере H и B (высоты и ширины проема) за итоговый размер принимается наименьшая величина.

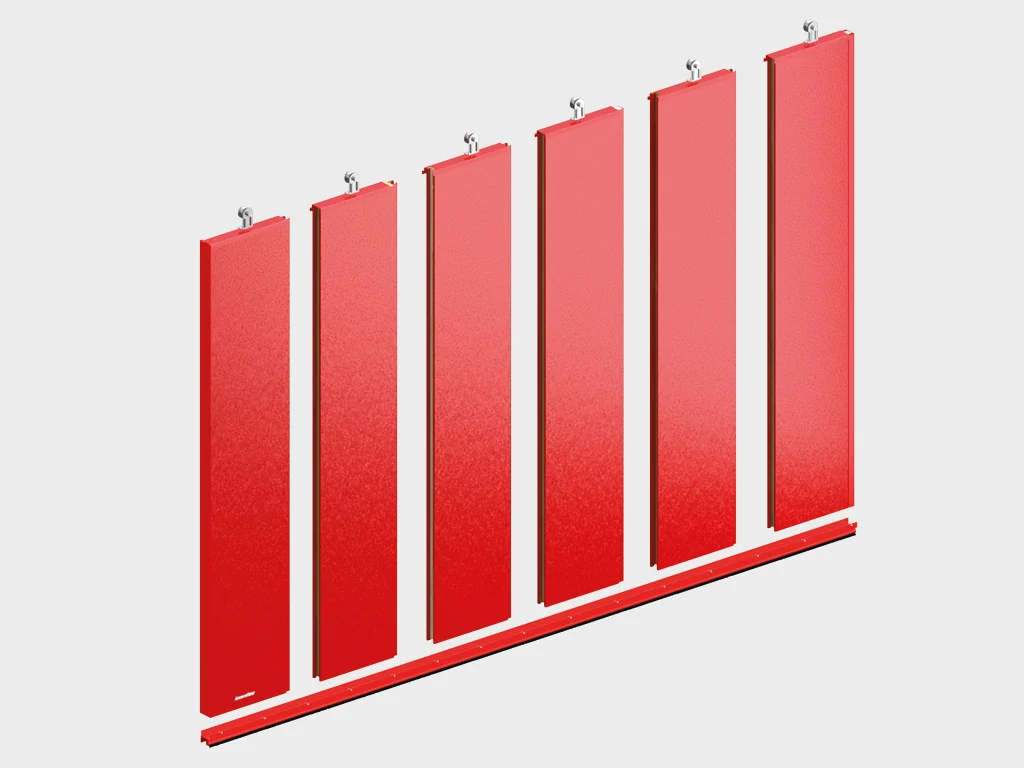

Полотно ворот толщиной 80 мм из стальных сэндвич-панелей с минеральной ватой высокой плотности.

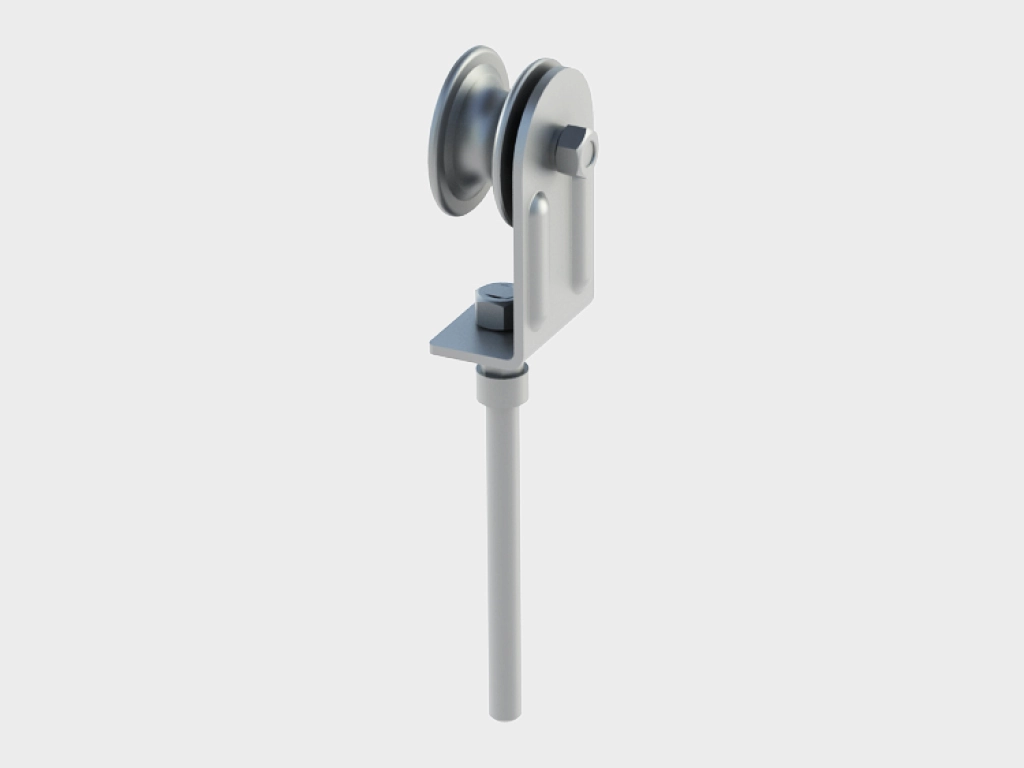

Роликовая опора в противопожарных откатных воротах

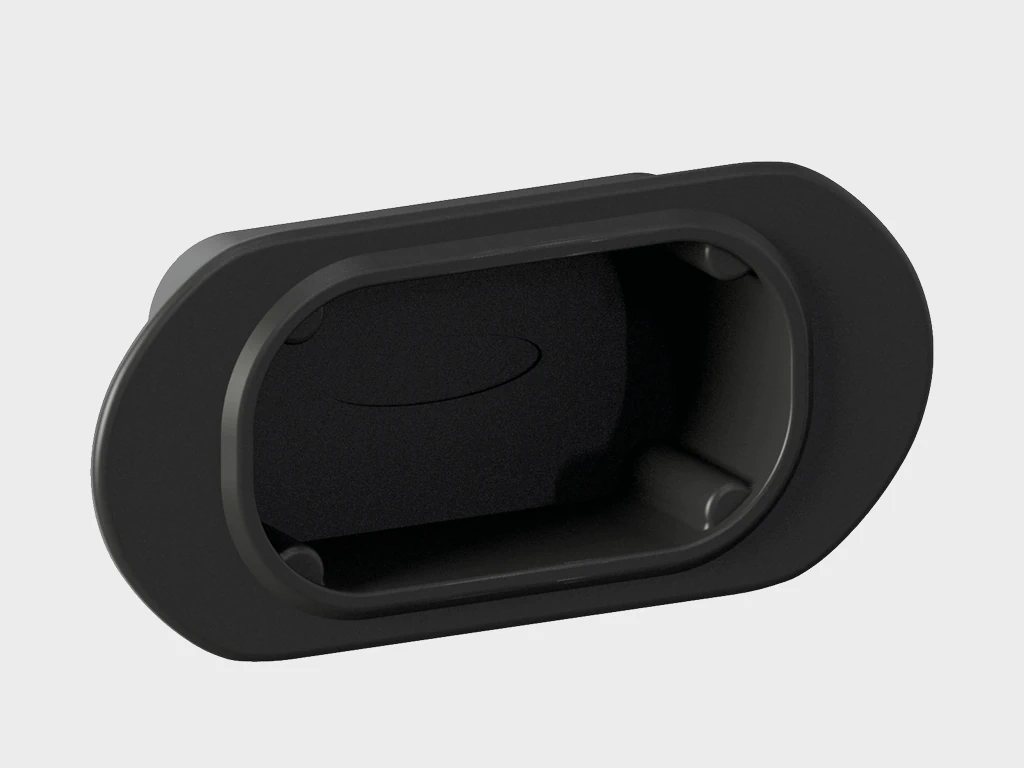

Ручка для внутренней стороны откатных противопожарных ворот

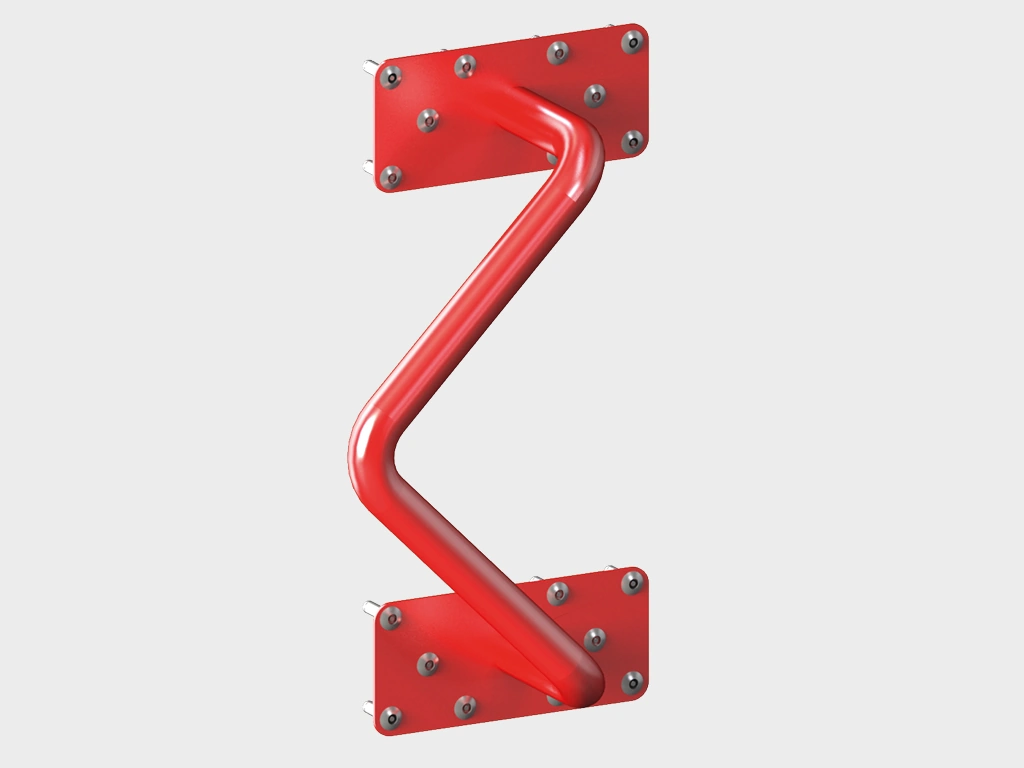

Ручка для внешней стороны - стороны монтажа откатных ворот
Столб-ловитель одностворчатых ворот

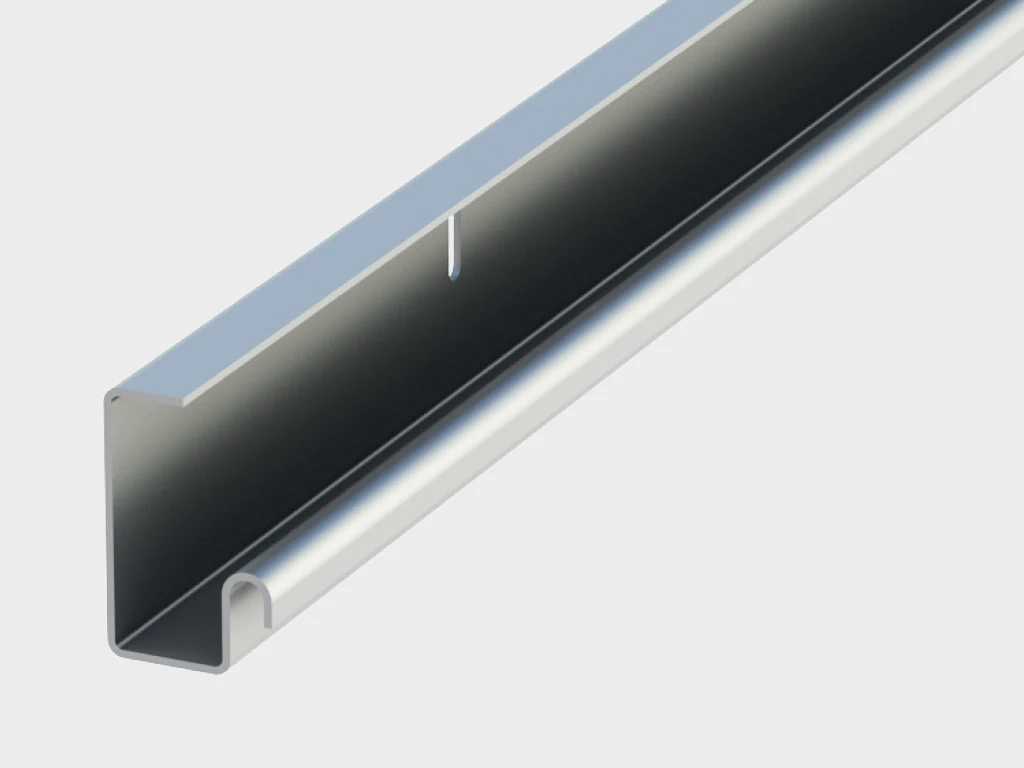

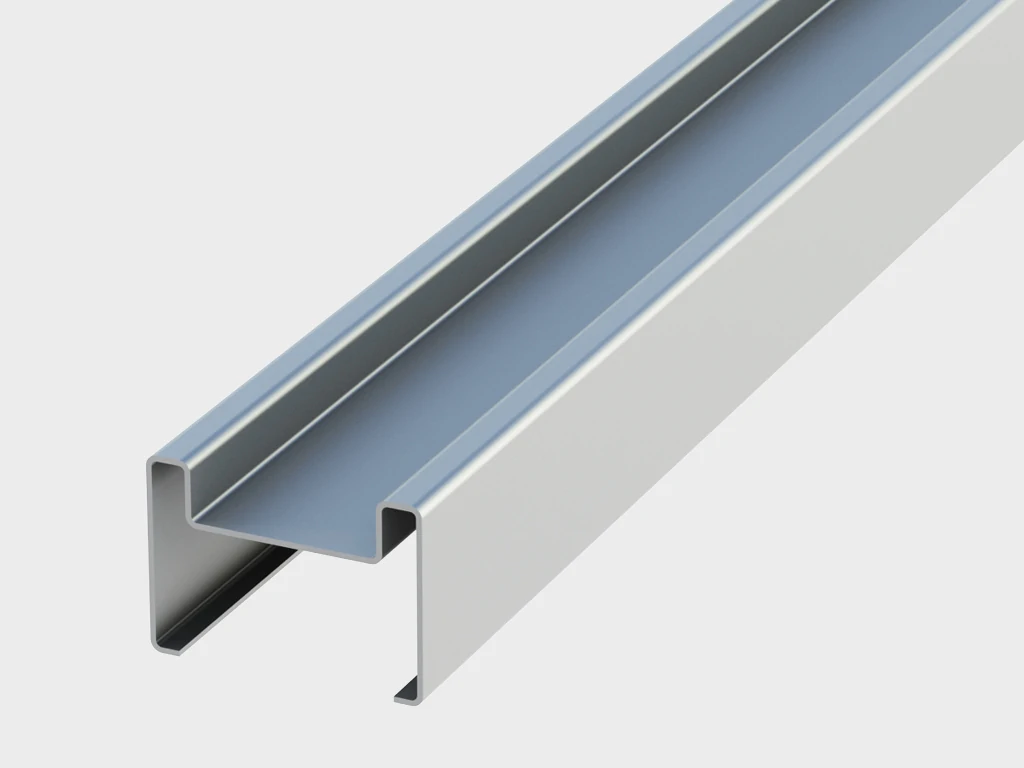

Балка

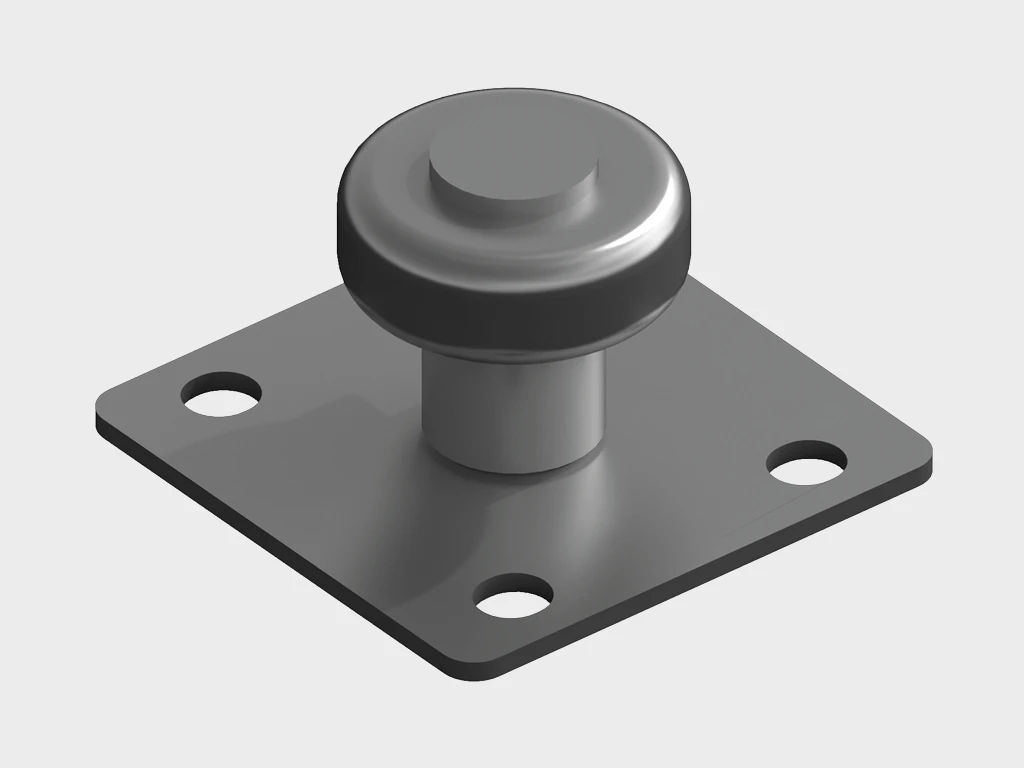

Нижний направляющий ролик откатных ворот

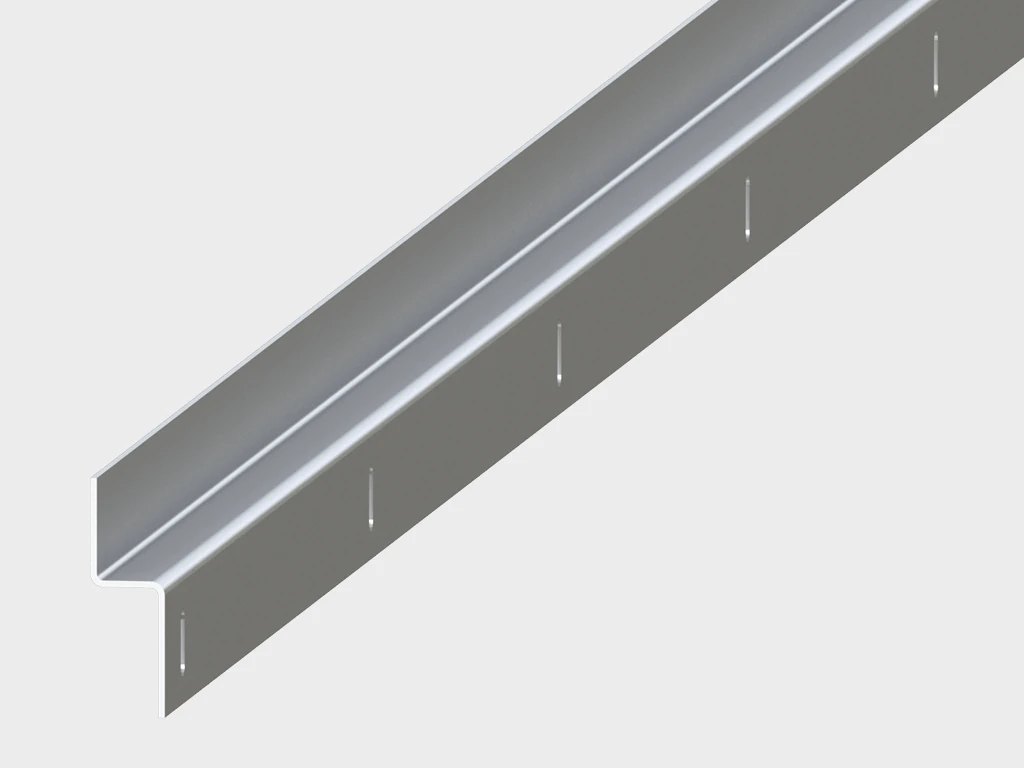

Дымозащитный профиль

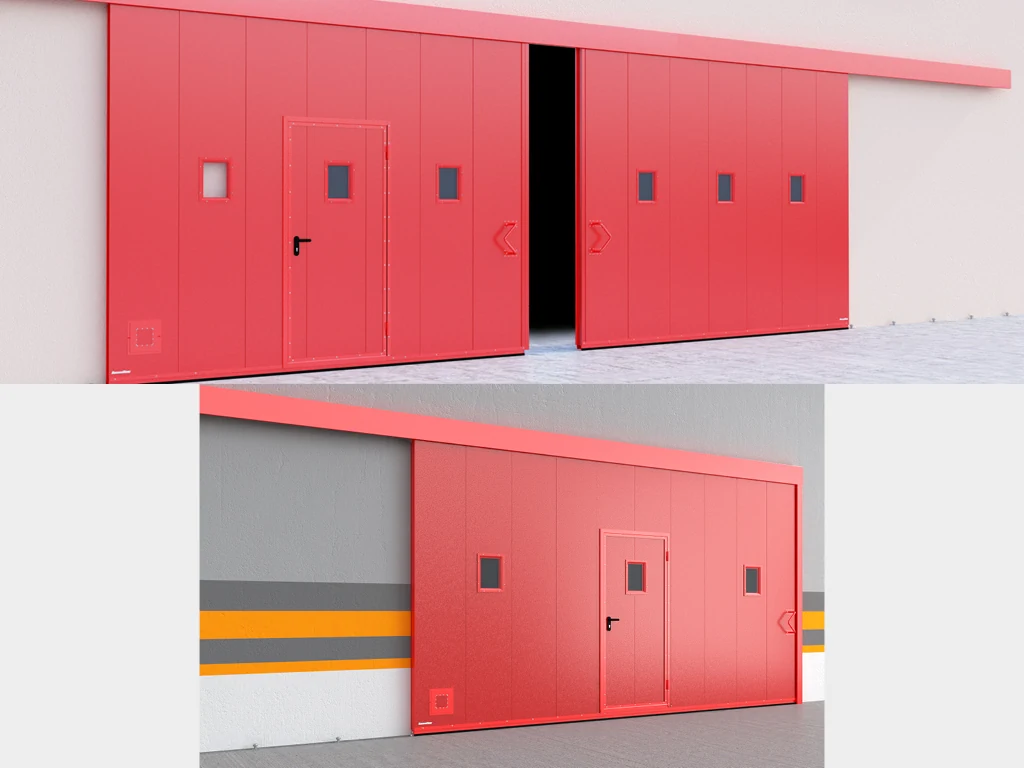

Встроенная калитка в свету 900 × 2050 мм; Огнестойкое окно 400×300 мм; Противопожарный люк в свету 200×200 мм

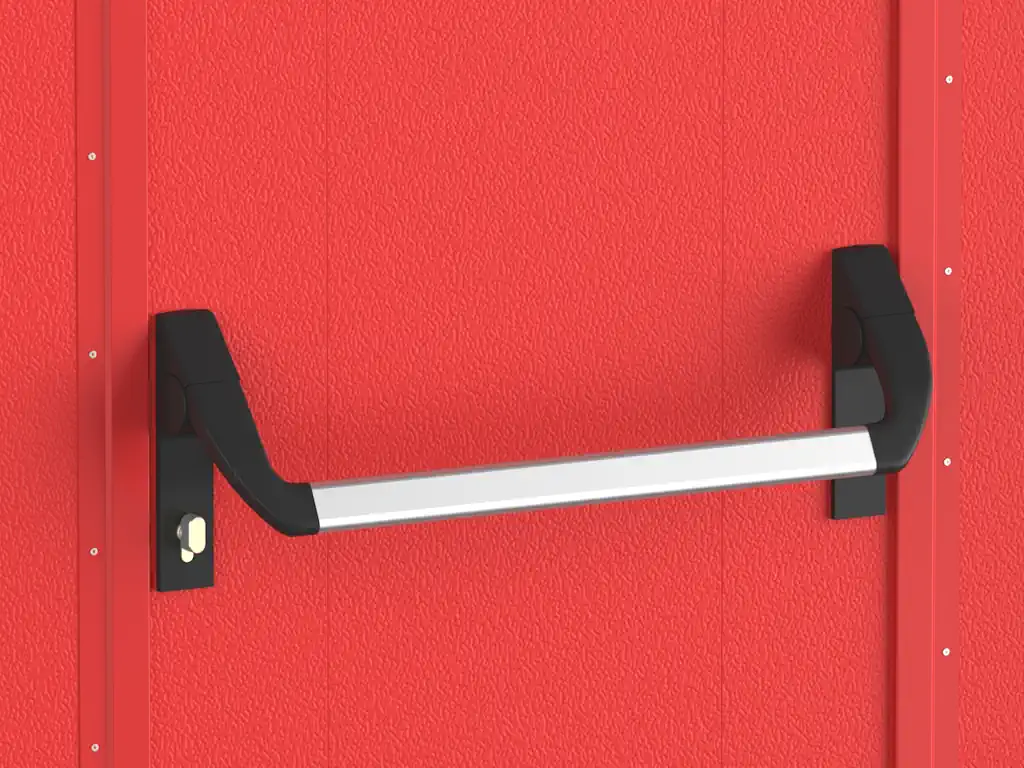

Ручка калитки с противопожарными замками «антипаника»

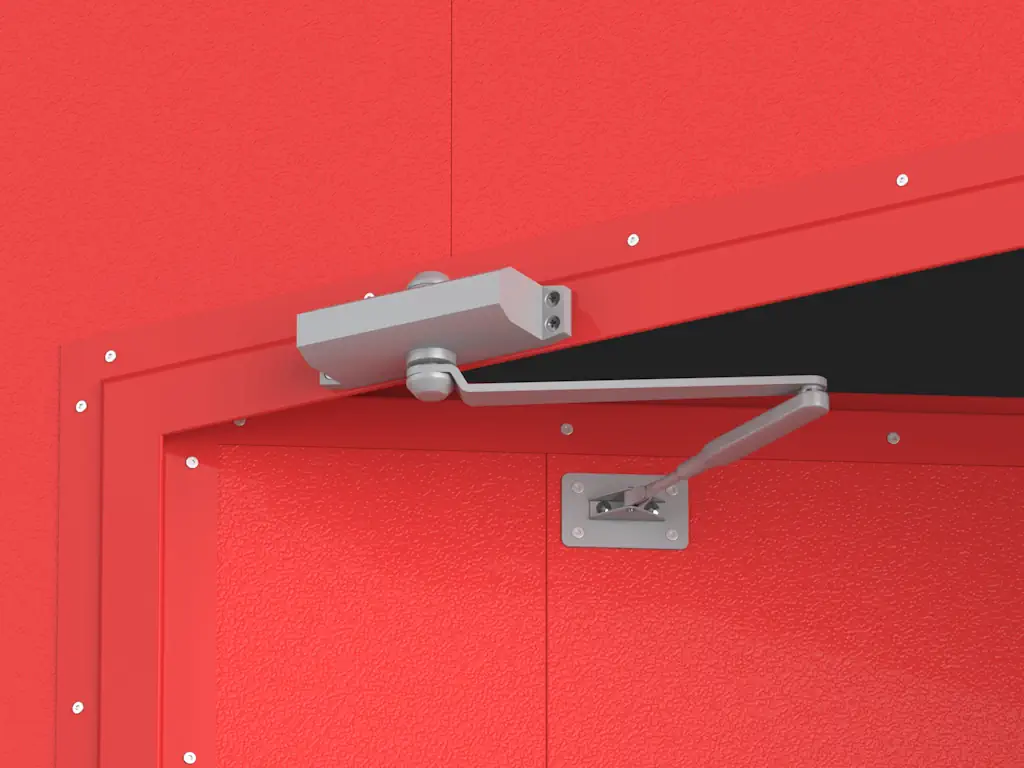

Устройство самозакрывания при пожаре (доводчик)

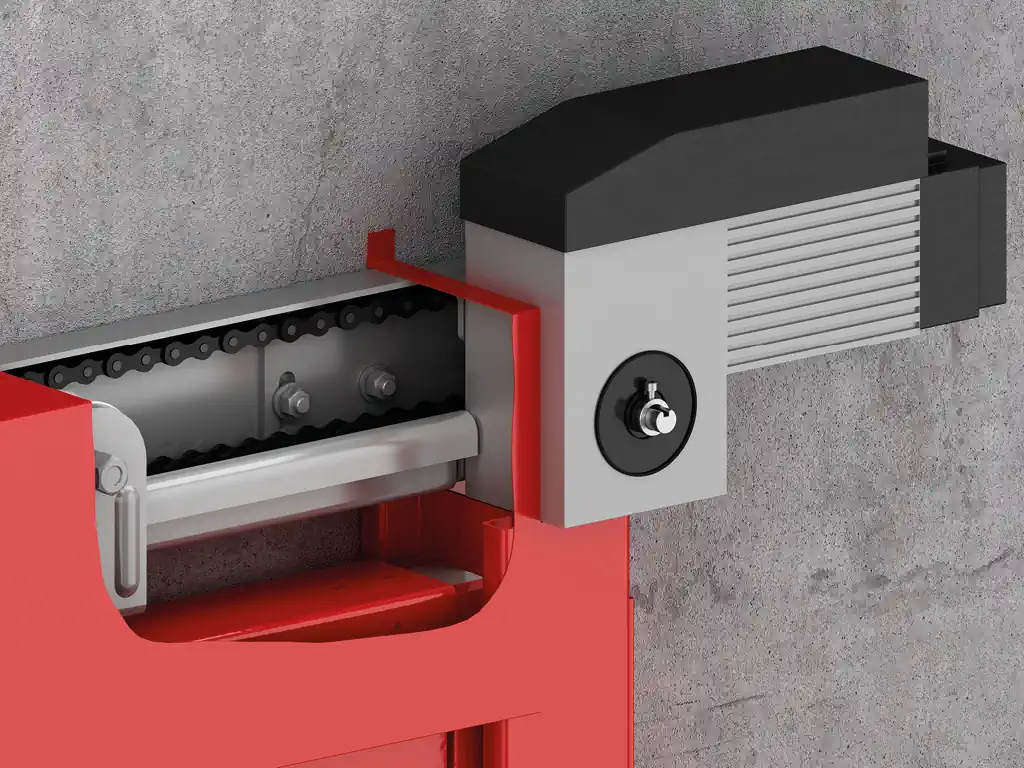

Вальный привод откатных ворот позволяет установить калитку с меньшим порогом

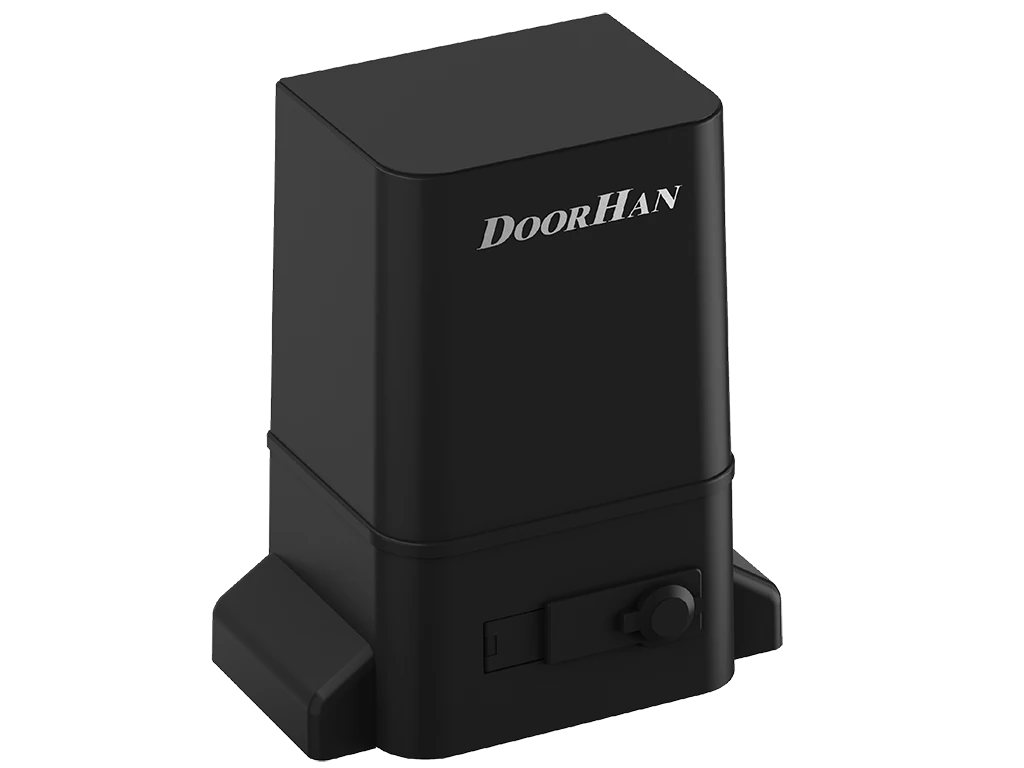

Автоматика открывания откатных противопожарных ворот

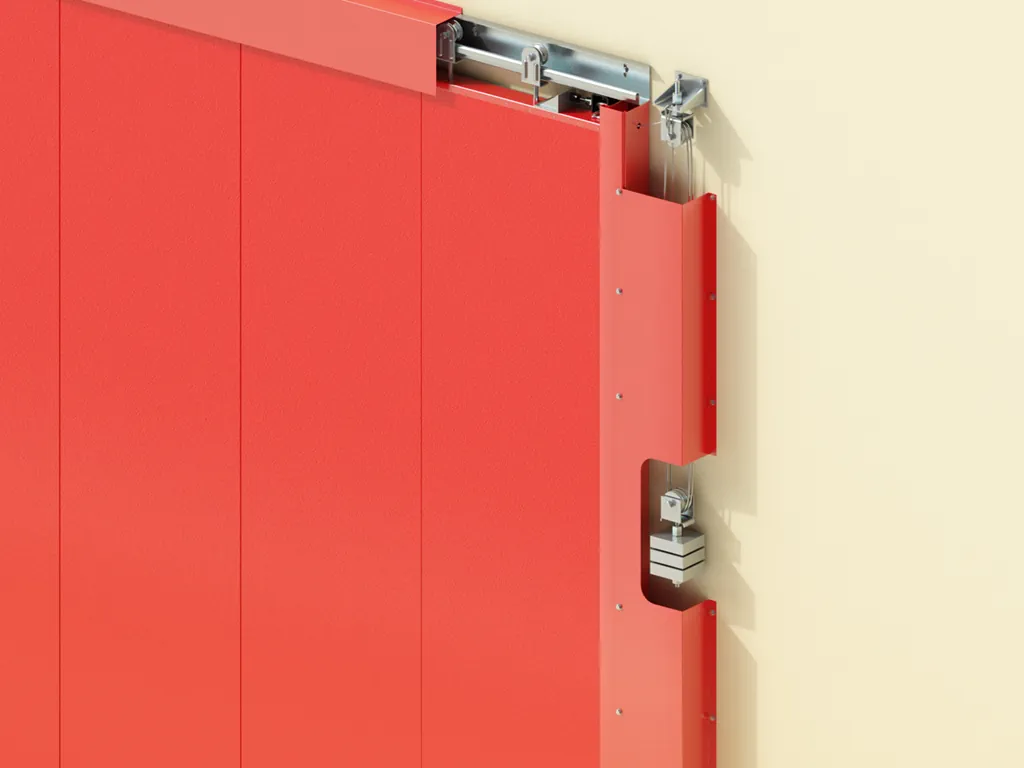

Противовес. Закрывает ворота в экстремальных условиях. Без автоматического привода

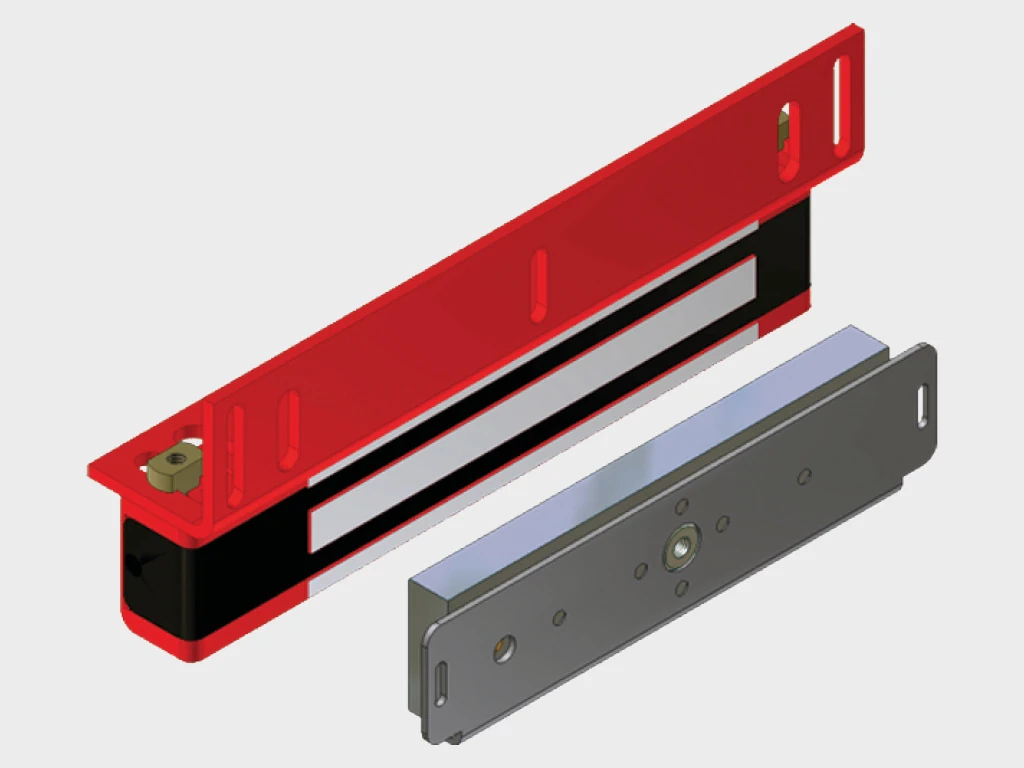

Электромагнит
Бесперебойный блок питания
Ключ-кнопка KEYSWITCH_N
Сигнальная лампа со встроенной антенной LAMP
