Ворота распашные противопожарные EI60 для размера проема по ширине 2000 мм, по высоте 2000 мм, цвет RAL 7004 серый, ригельная задвижка, замок.
| Параметр | Значение |
|---|---|
| Ширина проема, мм | 2 000 |
| Высота проема, мм | 2 000 |
| Пристенки, мм | Ограничений нет (открывание до 90°); необходимы пристенки для открывания створки (открывание более 90°) |
Цвет ворот
Цвет RAL 7004 серый, стандартный
Цвет RAL 8014 коричневый
Цвет RAL 9003 белый
Цвет RAL 5005 синий
Цвет RAL 6005 зеленый
Цвет RAL 3005 бордовый
RAL 9006 серебристый
RAL 1014 бежевый
Цвет RAL 3000 красный
RAL 7016 антрацит
Цвет по каталогу RAL (наценка)
Тип поверхности сэндвич-панели
Stucco
Варианты открывания створок противопожарных ворот

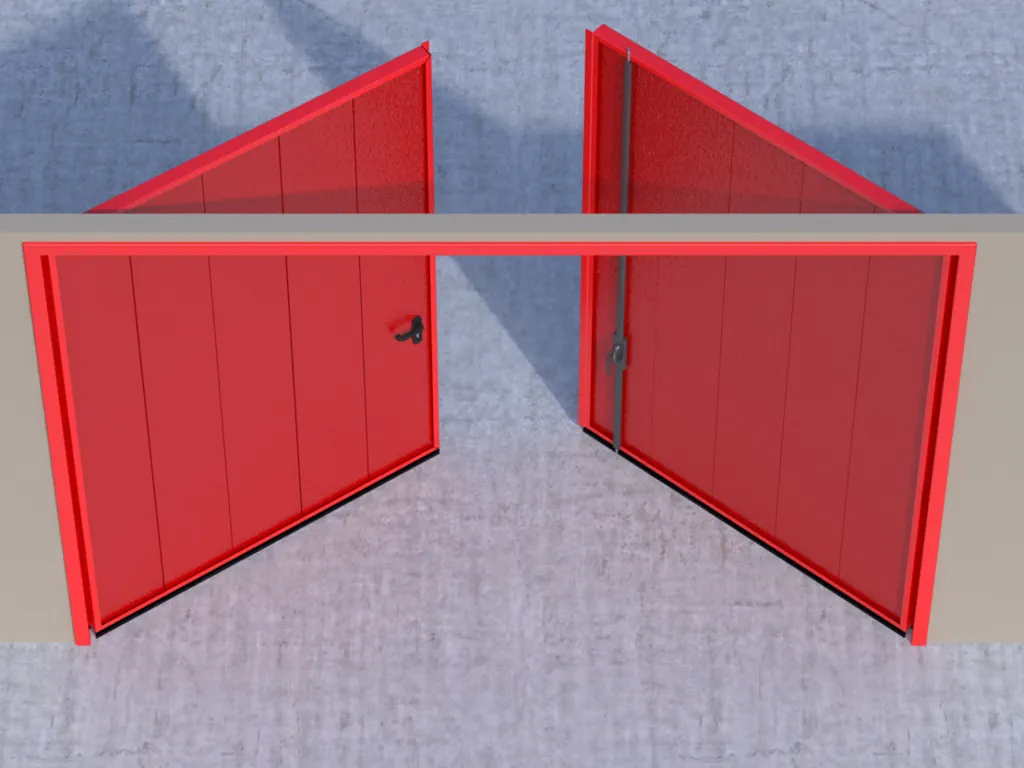

Открывание створок наружу помещения — левая створка активная, правая пассивная

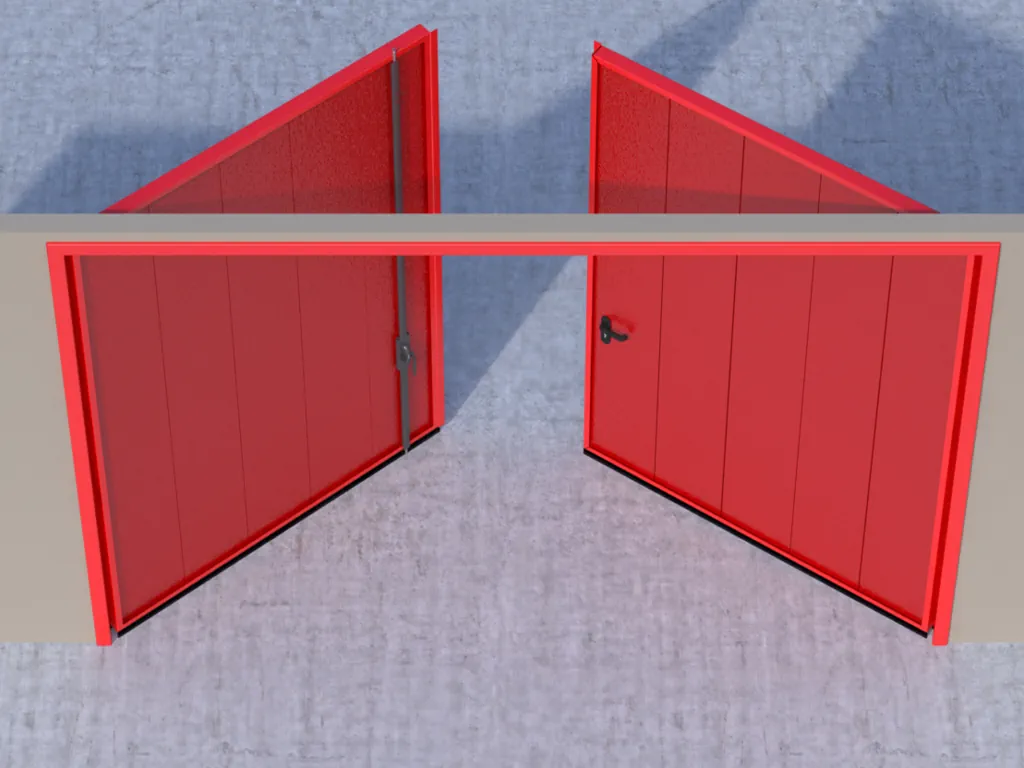

Открывание створок наружу помещения — левая створка пассивная, правая активная

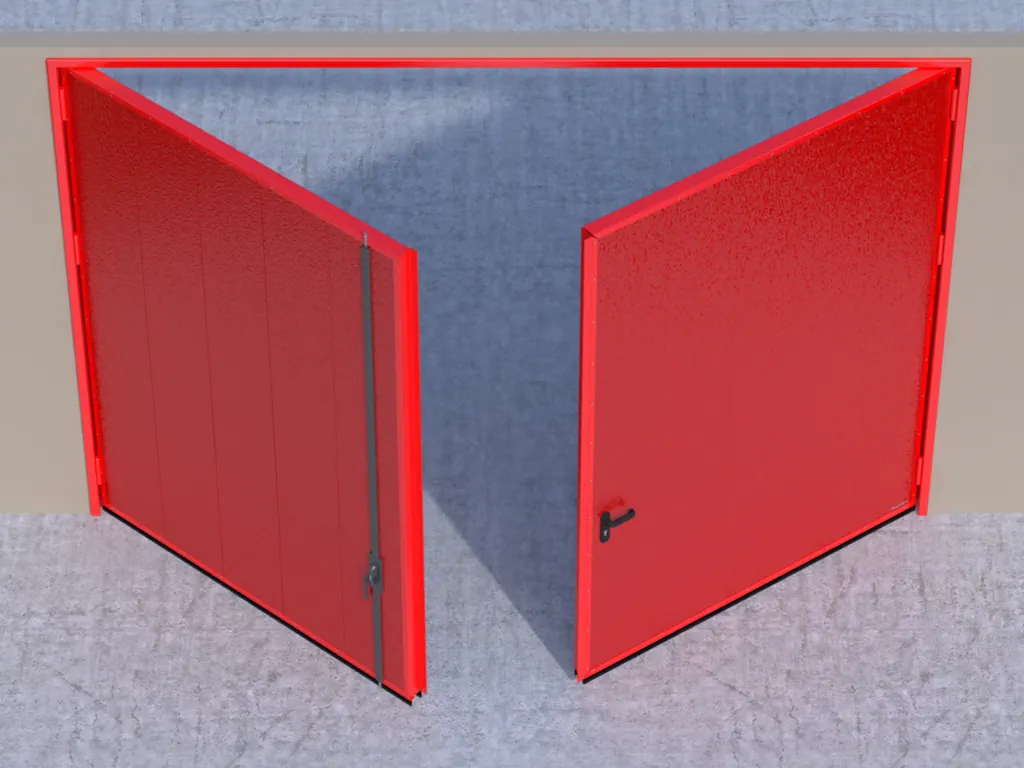

Открывание створок внутрь помещения — левая створка пассивная, правая активная

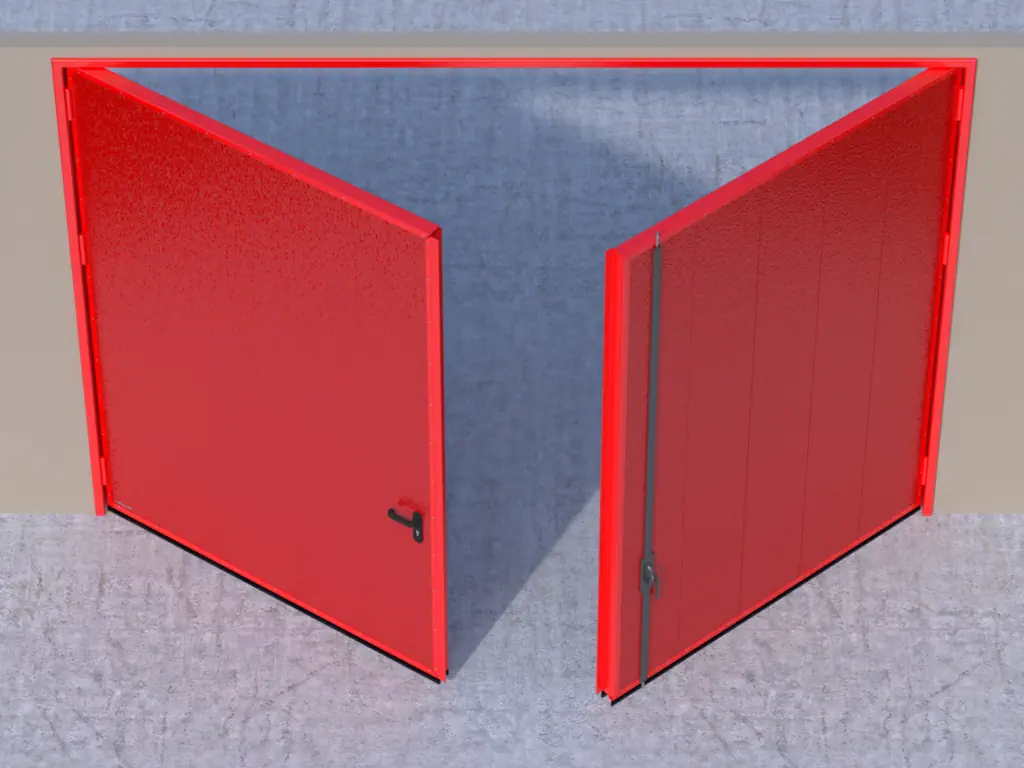

Открывание створок внутрь помещения — левая створка активная, правая пассивная

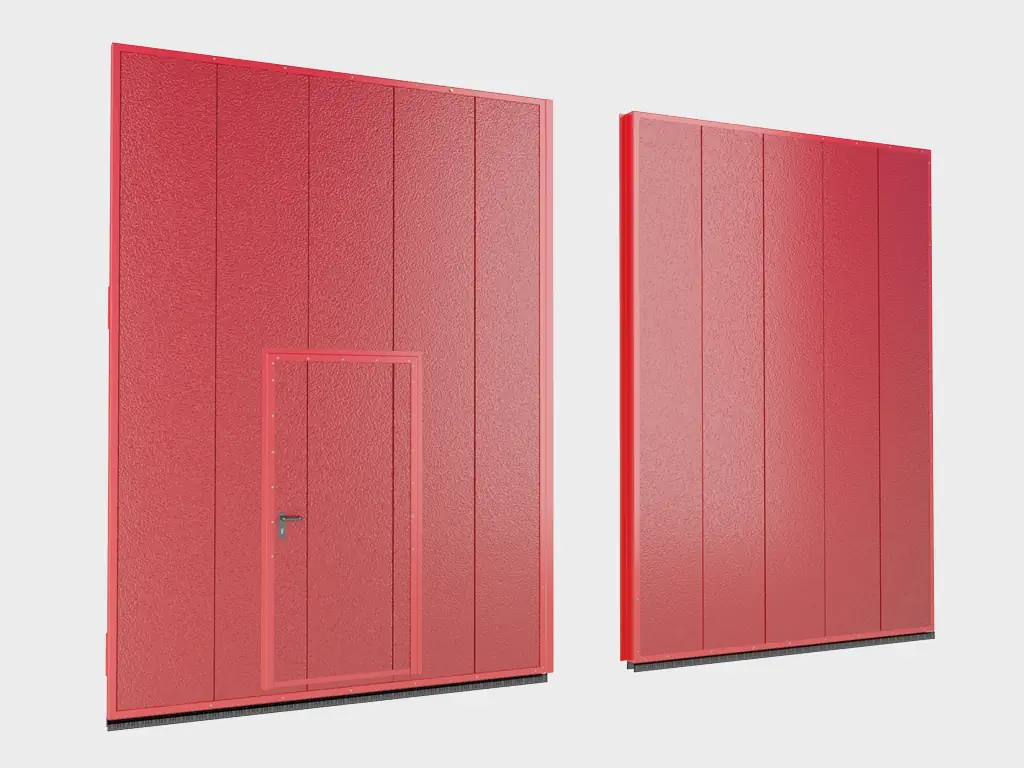

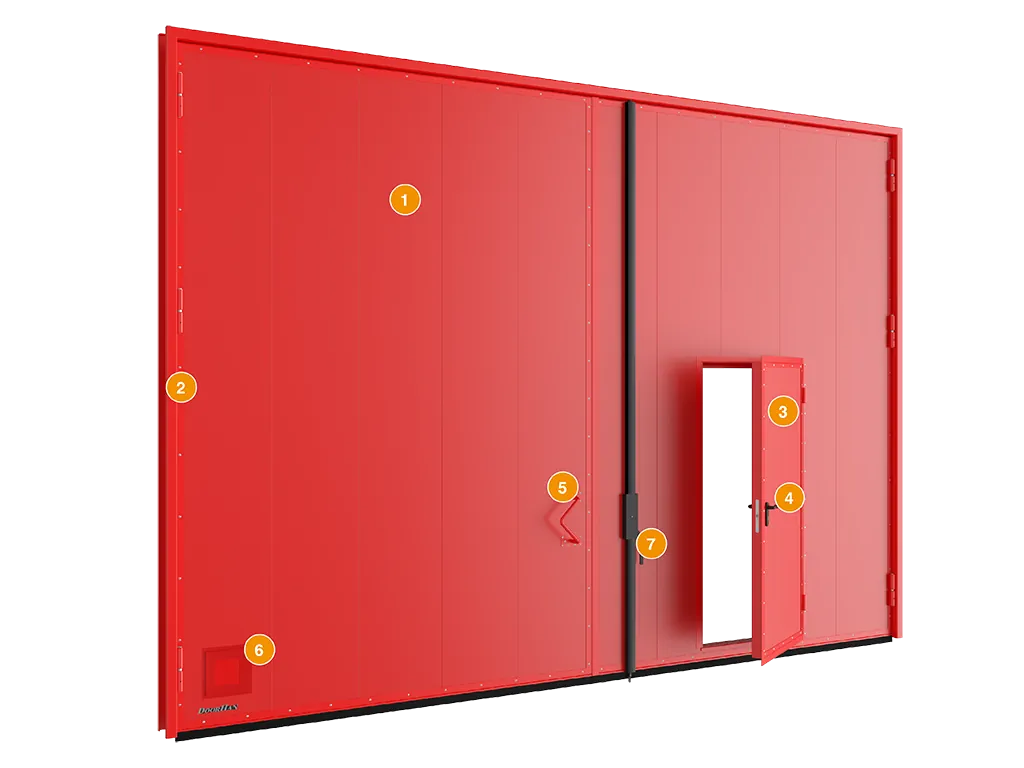

1. Полотно ворот
2. Рама ворот

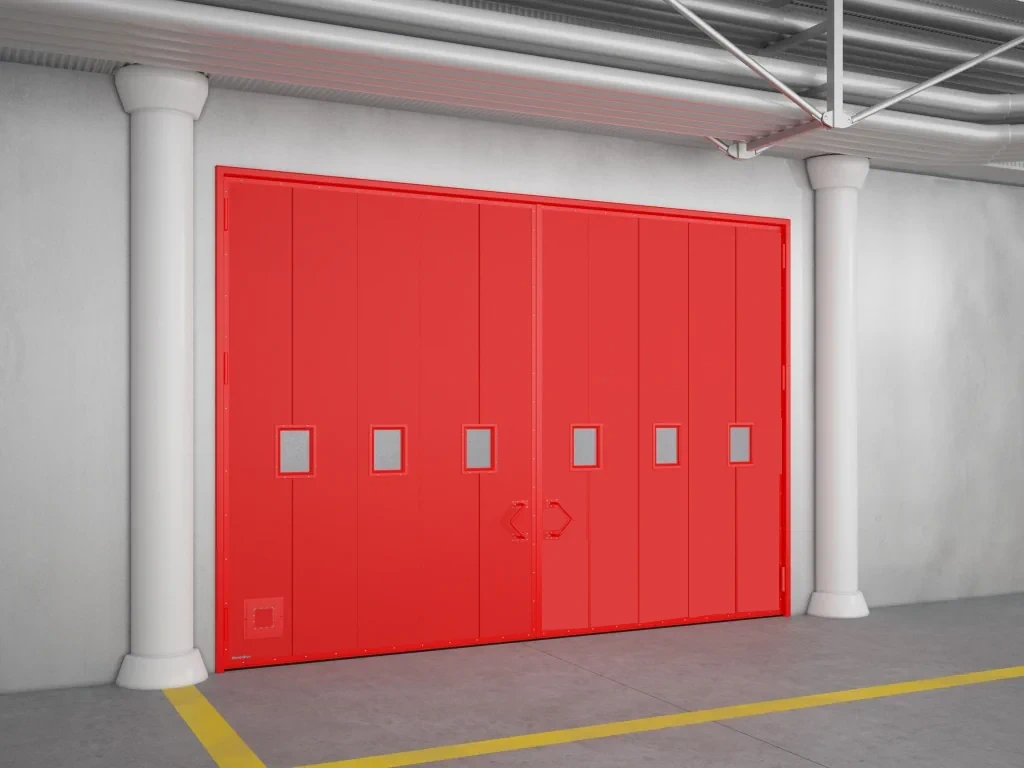

3. Встроенная калитка
4. Замок с нажимной ручкой

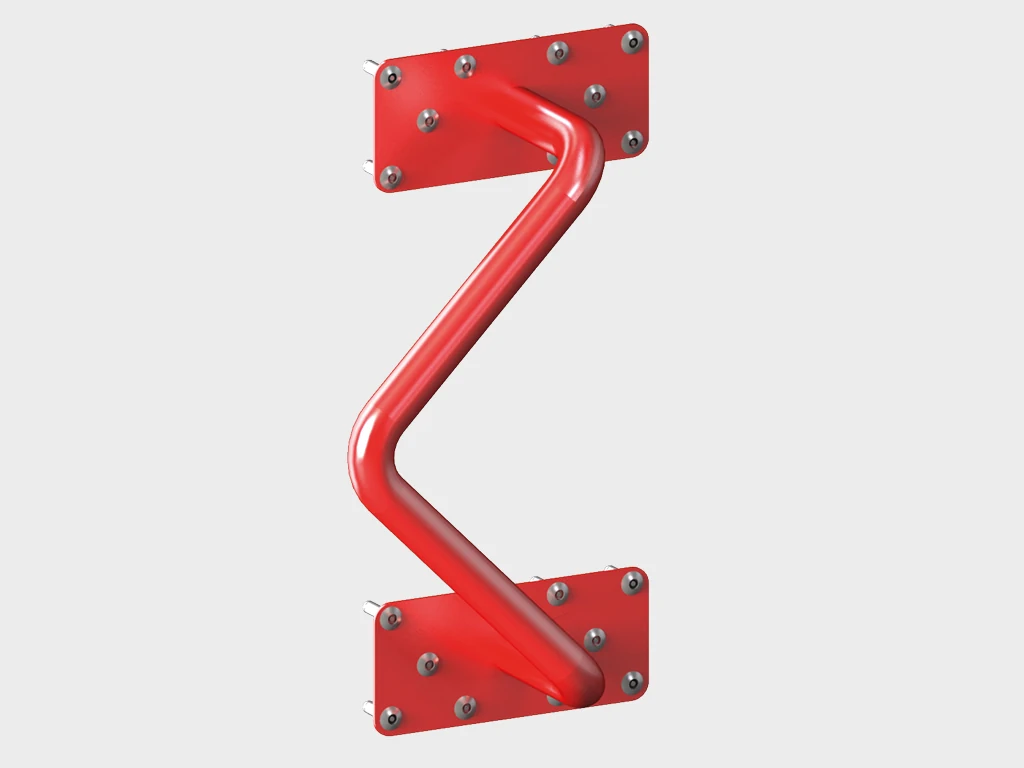

5. Ручка
6. Люк противопожарный
7. Задвижка ригельная
Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого края до правого края проема).
h1 – притолока (расстояние от верха проема до препятствия).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
Требования к строительному объекту
При замере H и B (высоты и ширины проема) за итоговый размер принимается наименьшая величина.
Щит ворот толщиной 80 мм из стальных сэндвич-панелей с минеральной ватой высокой плотности

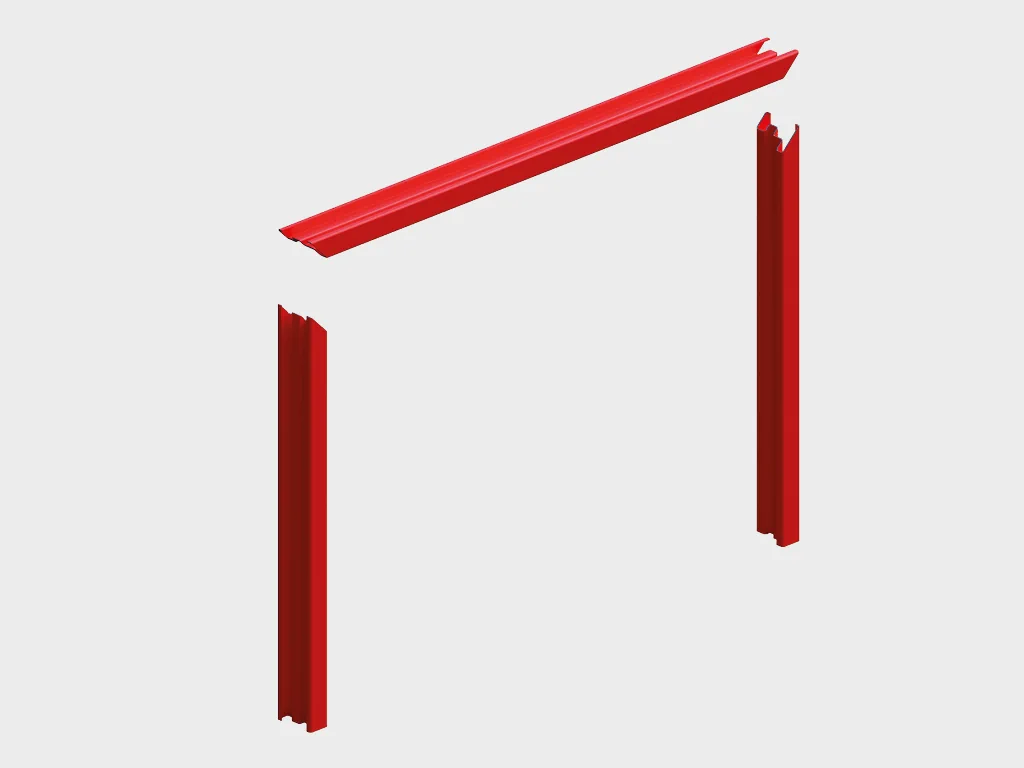

Стальная рама поставляется в разобранном виде

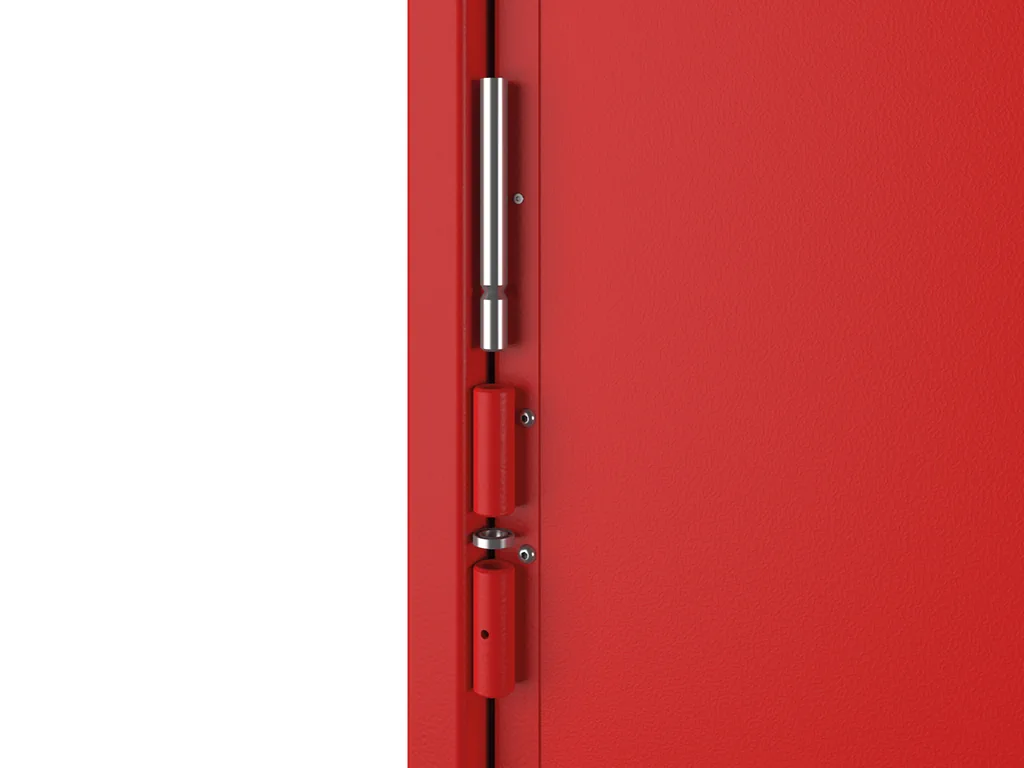

Разборная петля с опорными подшипниками обеспечивает плавность хода створок ворот

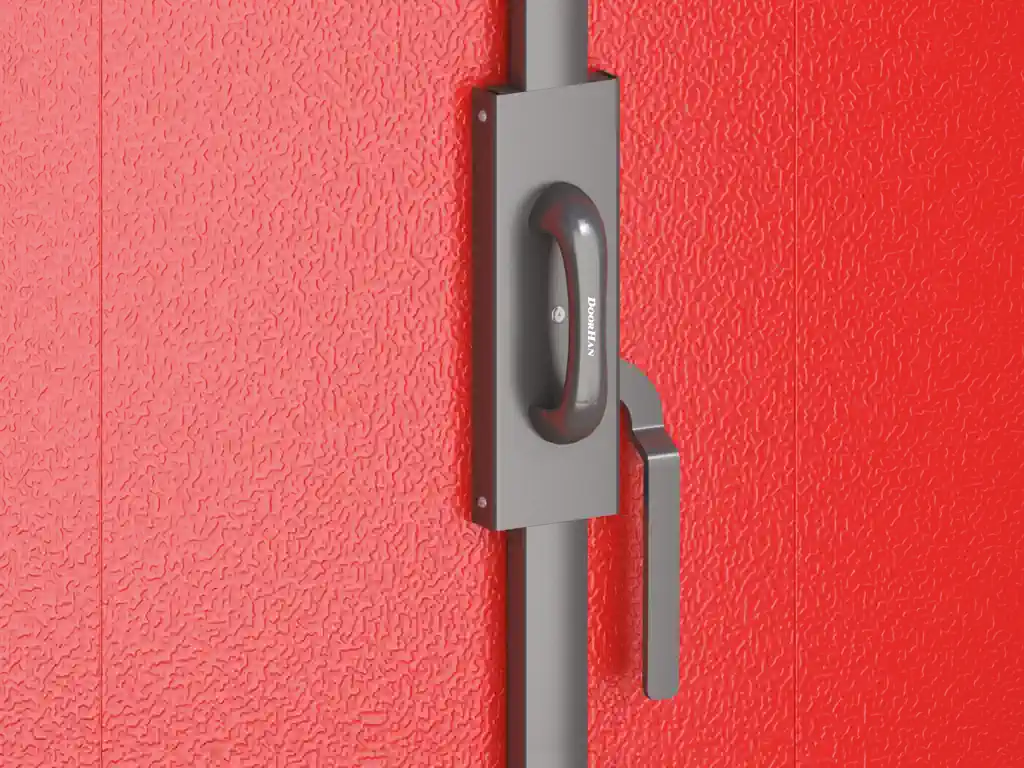

Ригельная задвижка

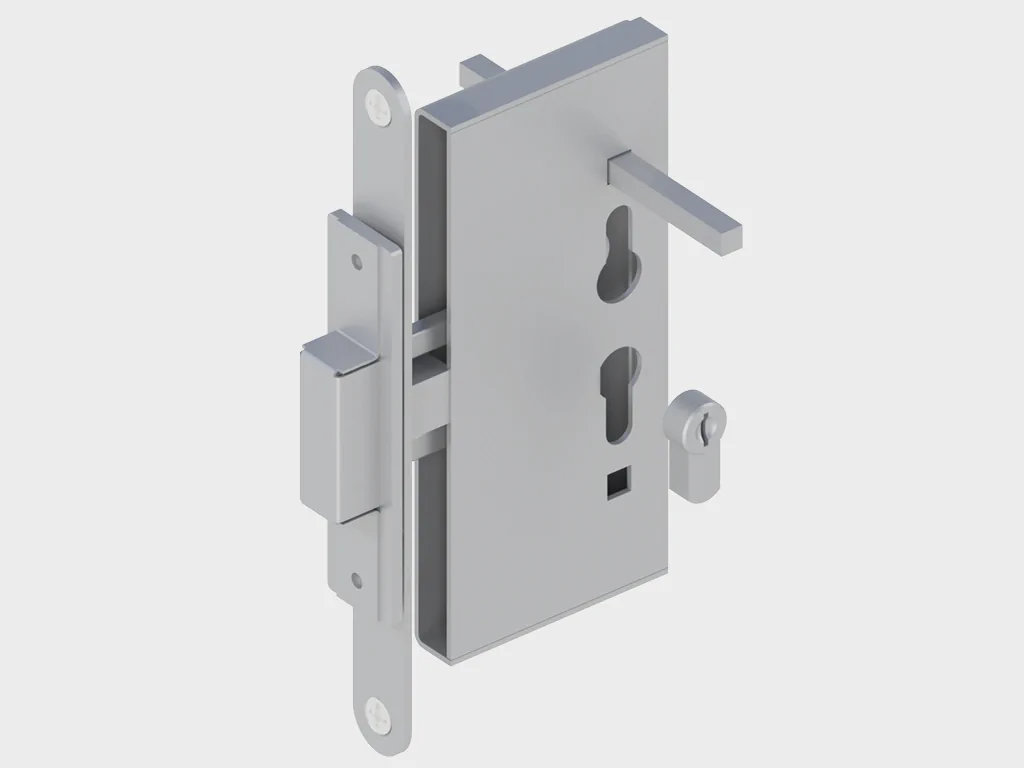

Врезной замок с ответной частью, для ворот без автоматики

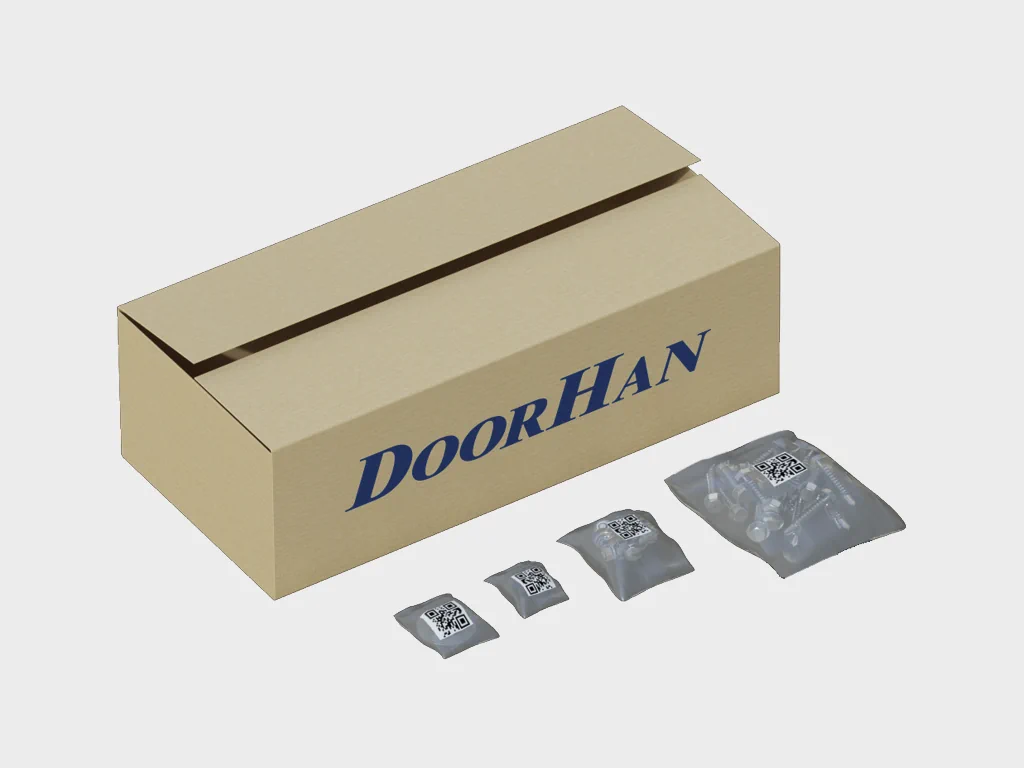

Комплект крепежных элементов
Огнестойкое окно 400×300 мм; Противопожарный люк в свету 200×200 мм
Ручка калитки с противопожарными замками «антипаника»
Устройство самозакрывания при пожаре (доводчик)
Ручку для открывания есть возможность поставить на одну или две створки
Автоматика открывания распашных противопожарных ворот
Блок управления PCB-SW для распашных приводов
Управление воротами с сотового телефона GSM 4.0
Двух и четырехканальные пульты управления
Ключ-кнопка KEYSWITCH_N
Сигнальная лампа со встроенной антенной LAMP
